AGRO POINT GLAVČINE

IL60-120/4H-M20

Trajno podmazan ležaj sa integrisanom prirubnicom za teške uslove obrade zemlje

Application: Tanjirača

3D model

Tehničke Specifikacije
J	Prečnik podeonog kruga	120	mm
D	Spoljni prečnik ležaja	160	mm
H/T	Otvor/Navoj	4x11	mm
d	Unutrašnji prečnik ležaja	34	mm
C	Visina zaravnjenja D otvoda	31	mm
G	Unutrašnji navoj	M20	mm
L	Ukupna dužina	96	mm
L1	Ukupna širina prirubnica	82	mm
F	Dužina navoja	14	mm
kg	Masa	4.35	kg
Cdyn	Dinamička nosivost	66.35	kN
Co	Statička nosivost	56.5	kN
Pu	Granična zamorna nisivost	2.37	kN

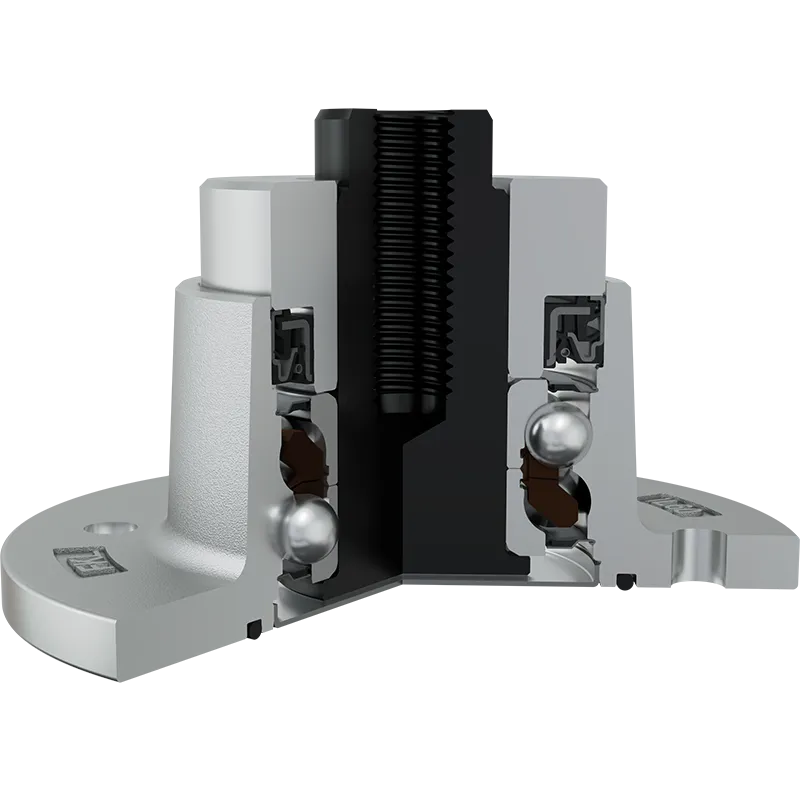

Tehnički Crtež

Zaptivanje

O-RING PRSTEN + LIMENI POKLOPAC + S ZAPTIVKA / S ZAPTIVKA + KASETNA ZAPTIVKA + KOVANI POKLOPAC

O-ring prsten limeni poklopac i S zaptivka sa bazne strane i S zaptivka, kasetna zaptivka i kovani poklopac sa čeone strane koja je izložena nečistoćama.

O-ring prsten, limeni poklopac i S zaptivka zajedno sa diskom eliminišu mogućnost prodora nečistoće sa bazne strane.

Kasetna zaptivka je konstruisana za teške uslove rada u zahtevnom okruženju. Polu metalna – polu gumena konstrukcija sa spoljašnje strane omogućuje zadržavanje zaptivke u otvoru i poboljšava zaptivanje.Unutrašnja strana je prekrivena gumom što unapređuje zaptivanje i olakšava montažu. Kovani poklopac je dodatna zaštita kasetne zaptivke od mehaničkih oštećenja.

Ova vrsta zaptivanja obezbeđuje najbolju zaštitu od tečnih ili čvrstih zagađivača, što značajno produžava radni vek ležaja.

Crtež Zaptivanja
