AGRO POINT GLAVČINE

IL60-140/5H-M30-44

Trajno podmazan ležaj sa integrisanom prirubnicom za teške uslove obrade zemlje

Application: Tanjirača

3D model

Tehničke Specifikacije
J	Prečnik podeonog kruga	140	mm
D	Spoljni prečnik ležaja	160	mm
H/T	Otvor/Navoj	5x13	mm
d	Unutrašnji prečnik ležaja	35	mm
C	Visina zaravnjenja D otvoda	32.5	mm
M	Spoljni navoj	M30x1.5	mm
L	Ukupna dužina	110.5	mm
L1	Ukupna širina prirubnica	63	mm
E	Dužina D otvora	16	mm
kg	Masa	4.324	kg
Cdyn	Dinamička nosivost	75.86	kN
Co	Statička nosivost	66.2	kN
Pu	Granična zamorna nisivost	2.78	kN

Tehnički Crtež

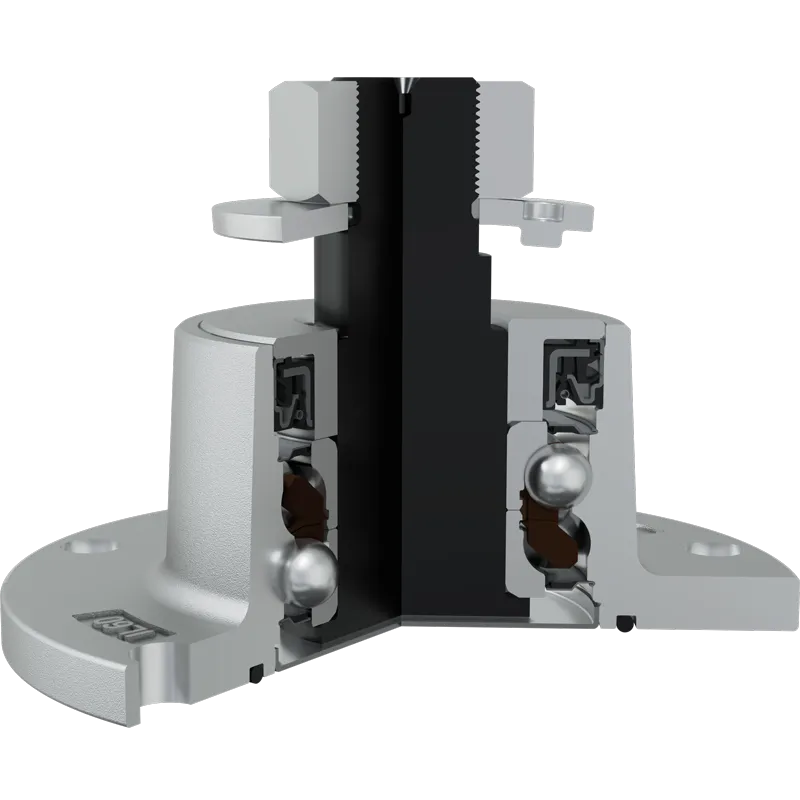

Zaptivanje

O-RING PRSTEN + LIMENI POKLOPAC + S ZAPTIVKA / S ZAPTIVKA + KASETNA ZAPTIVKA + KOVANI POKLOPAC

O-ring prsten limeni poklopac i S zaptivka sa bazne strane i S zaptivka, kasetna zaptivka i kovani poklopac sa čeone strane koja je izložena nečistoćama.

O-ring prsten, limeni poklopac i S zaptivka zajedno sa diskom eliminišu mogućnost prodora nečistoće sa bazne strane.

Kasetna zaptivka je konstruisana za teške uslove rada u zahtevnom okruženju. Polu metalna – polu gumena konstrukcija sa spoljašnje strane omogućuje zadržavanje zaptivke u otvoru i poboljšava zaptivanje.Unutrašnja strana je prekrivena gumom što unapređuje zaptivanje i olakšava montažu. Kovani poklopac je dodatna zaštita kasetne zaptivke od mehaničkih oštećenja.

Ova vrsta zaptivanja obezbeđuje najbolju zaštitu od tečnih ili čvrstih zagađivača, što značajno produžava radni vek ležaja.

Crtež Zaptivanja
