206KRR6
Šestougaoni otvor sa cilindričnim spoljašnjim prstenom
3D model
| D | Spoljni prečnik | 2.4409 | inch |
| D | Spoljni prečnik ležaja | 62 | mm |
| B | Širina unutrašnjeg prstena | 0.945 | inch |
| B | Širina unutrašnjeg prstena | 24 | mm |
| C | Širina spoljnog prstena | 0.63 | inch |
| C | Širina spoljnog prstena | 16 | mm |
| d1 | Spoljni prečnik unutrašnjeg prstena | 1.563 | inch |
| d1 | Spoljni prečnik unutrašnjeg prstena | 39.7 | mm |
| a | Šestougaoni otvor | 1.001 | inch |
| a | Šestougaoni otvor | 25.43 | mm |
| a | Veličina osovine | 1 | inch |
| a1 | Dijagonala šestougaonika | 1.152 | inch |
| a1 | Dijagonala šestougaonika | 29.26 | mm |
| d | Unutrašnji prečnik ležaja | 1.02 | inch |
| d | Unutrašnji prečnik ležaja | 26 | mm |
| Cdyn | Dinamička nosivost | 19.5 | kN |
| Co | Statička nosivost | 11.3 | kN |
| kg | Masa | 0.34 | kg |

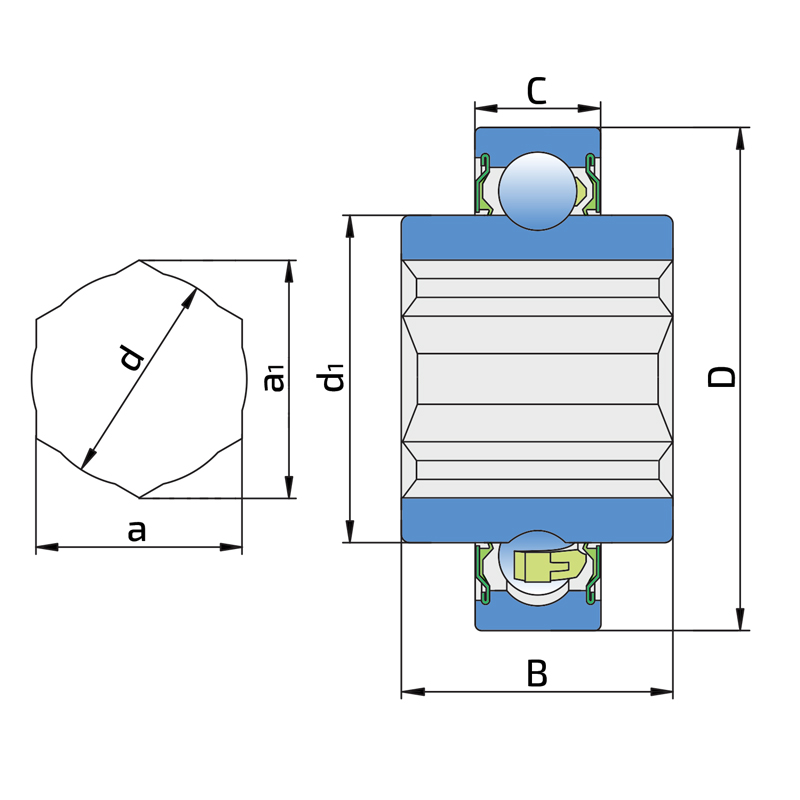

Tehnički Crtež
Zaptivanje
S ZAPTIVKA / S ZAPTIVKA (2S)
Jednostruko zaptivanje sa lavirintom između limenog dela i gumene usne koja vrši kontaktno zaptivanje. Trenje i broj obrtaja su isti kao kod RS zaptivanja, ali obezbeđuje značajno bolju zaštitu od tvrdih čestica nečistoće. Predstavlja veoma dobar način zaptivanja: limeni deo štiti zaptivku od zemlje, prašine i tvrdih čestica, praveći u isto vreme lavirint sa gumenim delom. Gumeni deo obezbeđuje kontaktno zaptivanje koje sprečava prodiranje sitnih čestica, vode, vlage, pare itd.Pogodno je za korišćenje u normalnim uslovima zbog prisustva različitih mateirijala. Koristi se kod Z ležajeva (standardno) i kod radijalnih ležajeva.
Crtež Zaptivanja
