AGRO POINT GLAVČINE

BDM ARMOR 2.0

Integrisana prirubnica, trajno podmazaj ležaj za diskove sa nezavisnim oslanjanjem

Application: Tanjirača

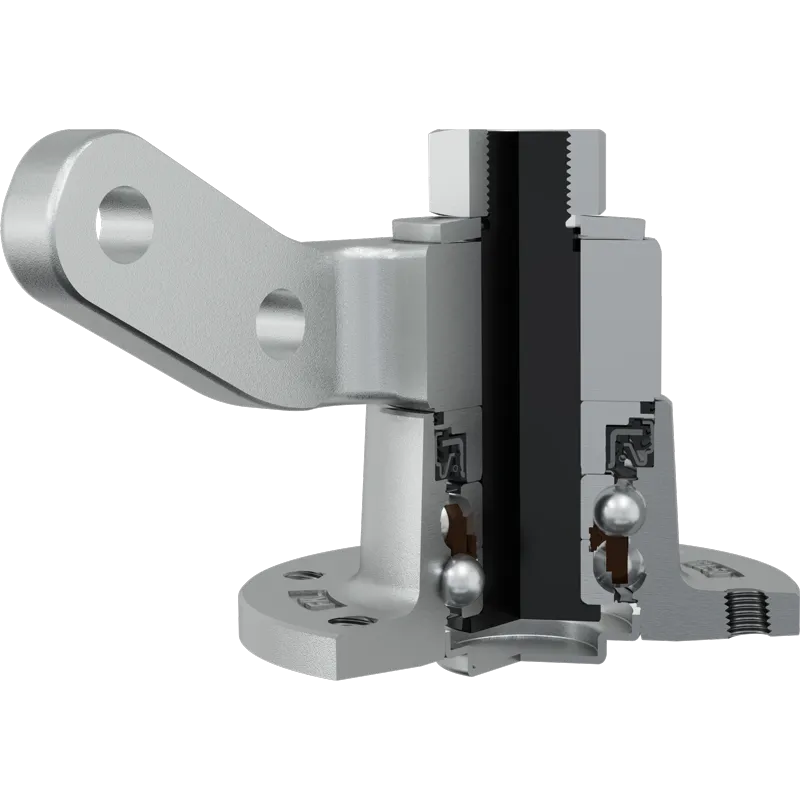

3D model

Tehničke Specifikacije
J	Prečnik podeonog kruga	120	mm
D	Spoljni prečnik ležaja	145	mm
D1	Rupa na disku	45	mm
C	Rastojanje između rupa	55	mm
C1	Dužina ruke nosača tanjirače	40	mm
M	Spoljni navoj	M27x2	mm
H/T	Otvor/Navoj	6xM12x1.75	mm
H	Rastojanje izmedju donjih ose ležaja i otvora za ugradnju	68	mm
H2	Rastojanje između ode ležaja i kraja nosača	137.7	mm
N	Prečnik rupe	17	mm
L	Ukupna dužina	131.2	mm
L1	Ukupna širina prirubnica	62.2	mm
R	Radius ugrađenog diska	635	mm
β	Ugao nosača	63	°
kg	Masa	6.08	kg
Cdyn	Dinamička nosivost	60	kN
Co	Statička nosivost	45.8	kN
Pu	Granična zamorna nisivost	1.92	kN

Tehnički Crtež

Zaptivanje

LIMENI POKLOPAC + RS ZAPTIVKA / RS ZAPTIVKA + KASETNA ZAPTIVKA + DVOUSNA ZAPTIVKA + KOVANI POKLOPAC

Limeni poklopac i RS zaptivka sa bazne strane i RS zaptivka, kasetna zaptivka, dvousna zaptivka i kovani poklopac sa čeone strane koja je izložena nečistoćama.

Limeni poklopac i RS zaptivka zajedno sa diskom eliminišu mogućnost prodora nečistoće sa bazne strane.

Kasetna zaptivka je konstruisana za teške uslove rada u zahtevnom okruženju. Polu metalna – polu gumena konstrukcija sa spoljašnje strane omogućuje zadržavanje zaptivke u otvoru i poboljšava zaptivanje.Unutrašnja strana je prekrivena gumom što unapređuje zaptivanje i olakšava montažu.

Dodatno dvousno zaptivanje sprečava prodor nečistoća i obezbeđuje duži vek trajanja ležaja.

Crtež Zaptivanja
