AGRO POINT GLAVČINE

IL50A-115/4T-M30x1.5

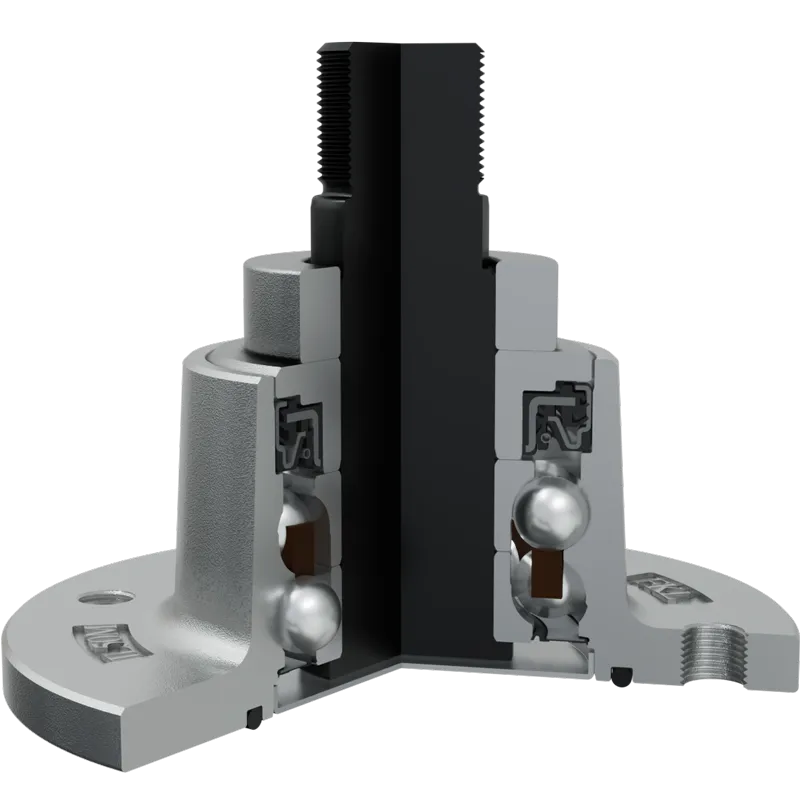

Dvoredni kuglični ležaj sa dvodelnim unutrašnjim prstenom

Application: Tanjirača

3D model

Tehničke Specifikacije
J	Prečnik podeonog kruga	115	mm
D	Spoljni prečnik ležaja	145	mm
H/T	Otvor/Navoj	4xM12x1.25	mm
d	Unutrašnji prečnik ležaja	33	mm
C	Visina zaravnjenja D otvoda	30	mm
M	Spoljni navoj	M30x1.5	mm
L	Ukupna dužina	115	mm
L1	Ukupna širina prirubnica	60	mm
E	Dužina D otvora	12	mm
F	Dužina navoja	27	mm
kg	Masa	3.267	kg
Cdyn	Dinamička nosivost	60	kN
Co	Statička nosivost	45.8	kN
Pu	Granična zamorna nisivost	1.924	kN

Tehnički Crtež

Zaptivanje

O-RING PRSTEN + LIMENI POKLOPAC + RS ZAPTIVKA / KASETNA ZAPTIVKA + KOVANI POKLOPAC

O-ring prsten, limeni poklopac i RS zaptivka sa bazne strane i kasetna zaptivka sa kovanim poklopcem sa čeone strane koja je izložena nečistoćama.

O-ring prsten, limeni poklopac i RS zaptivka zajedno sa diskom eliminišu mogućnost prodora nečistoća sa bazne strane.

Kasetna zaptivka je konstruisana za teške uslove rada u zahtevnom okruženju. Polu metalna – polu gumena konstrukcija sa spoljašnje strane omogućuje zadržavanje zaptivke u otvoru i poboljšava zaptivanje.Unutrašnja strana je prekrivena gumom što unapređuje zaptivanje i olakšava montažu.

Ova vrsta zaptivanja obezbeđuje najbolju zaštitu od tečnih ili čvrstih zagađivača, što značajno produžava radni vek ležaja.

Crtež Zaptivanja
