Y LEŽAJNE JEDINICE
LEG 209 2T

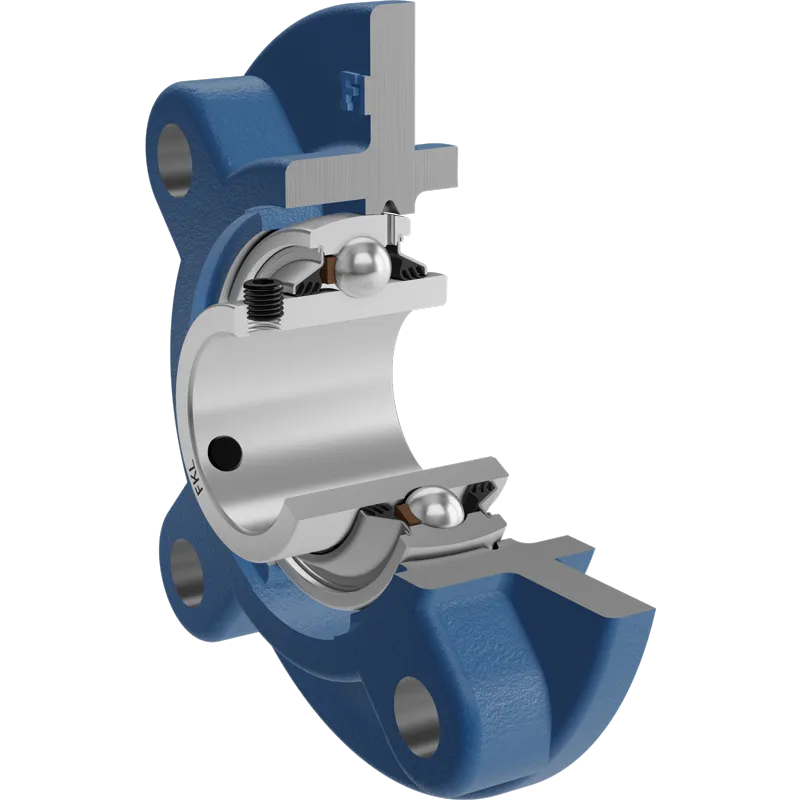

Y-ležajna jedinica – okruglo kućište od sivog liva tip „G“
3D model
| d | Unutrašnji prečnik ležaja | 45 | mm |
| Da | Prečnik centraža | 105 | mm |
| L | Ukupna širina | 160 | mm |
| A | Rastojenje između čela prirubnice i čela unutrašnjeg prstena | 40.2 | mm |
| A1 | Ukupna širina kućišta | 38 | mm |
| A2 | Debllina oboda prirubnice | 14 | mm |
| A3 | Visina ispusta za centriranje | 12 | mm |
| J | Prečnik podeonog kruga | 132 | mm |
| J1 | Rastojanje između rupa | 93.3 | mm |
| N | Prečnik otvora za ugradnju | 16 | mm |
| kg | Masa | 2.64 | kg |
| Cdyn | Dinamička nosivost | 33.2 | kN |
| Co | Statička nosivost | 21.6 | kN |
| Pu | Granična zamorna nisivost | 0.915 | kN |
Tehnički Crtež
Zaptivanje
T ZAPTIVKA / T ZAPTIVKA (2T)
Trousna zaptivka na obe strane ležaja pruža jednaku zaštitu od nečistoća. Preporučuje se za primenu u uslovima gde je mogućnost prodora nečistoće jednaka sa obe strane.
Crtež Zaptivanja
