Y LEŽAJEVI

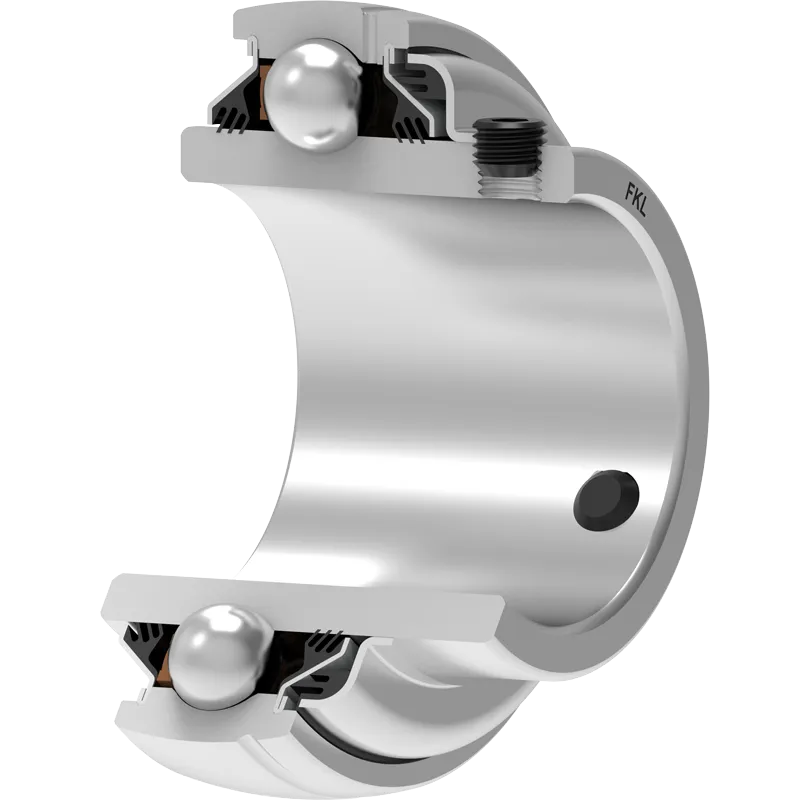

LE 210 TDT
3D model
| d | Unutrašnji prečnik ležaja | 50 | mm |
| D | Spoljni prečnik ležaja | 90 | mm |
| B | Širina unutrašnjeg prstena | 51.6 | mm |
| C | Širina spoljnog prstena | 24 | mm |
| s | Rastojane od čela unutrašnjeg prstena do staze kotrljanja | 18.2 | mm |
| d1 | Spoljni prečnik unutrašnjeg prstena | 62.5 | mm |
| Gs | Vijak za pritezanje | M10x1 | mm |
| kg | Masa | 0.789 | kg |
| Cdyn | Dinamička nosivost | 35.1 | kN |
| Co | Statička nosivost | 23.2 | kN |
| Pu | Granična zamorna nisivost | 0.974 | kN |
Tehnički Crtež
Zaptivanje
DUPLA T ZAPTIVKA / T ZAPTIVKA
Trosuna zaptivka sa bazne strane i dupla trousna zaptivka sa čeone strane koja je izložena nečistoćama.
Dupla trousna zaptivka sa čeone strane štiti ležaj od prodora nečistoća. Spoljašnja trousna zaptivka, sa dodatnim zaptivanjem, štiti unutrašnu zaptivku od mehaničkih oštećenja.
Crtež Zaptivanja
