IL60-127/4H-04
Trajno podmazan ležaj sa integrisanom prirubnicom za teške uslove obrade zemlje
Application: Tanjirača

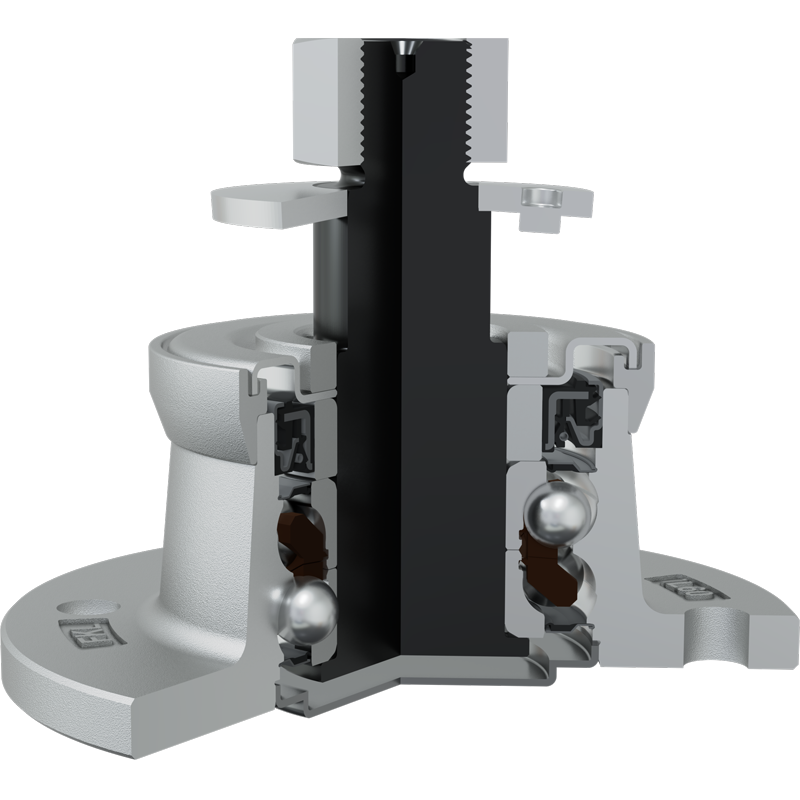

3D model
| J | Prečnik podeonog kruga | 127 | mm |
| D | Spoljni prečnik ležaja | 160 | mm |
| D1 | Rupa na disku | 63.1 | mm |
| H/T | Otvor/Navoj | 4x13 | mm |
| d | Unutrašnji prečnik ležaja | 35 | mm |
| C | Visina zaravnjenja D otvoda | 32.5 | mm |
| M | Spoljni navoj | M27x2 | mm |
| L | Ukupna dužina | 129.5 | mm |
| L1 | Ukupna širina prirubnica | 68.5 | mm |
| E | Potrebna debljina nosača diska | 25 | mm |
| F | Dužina navoja | 28 | mm |
| kg | Masa | 4.613 | kg |
| Cdyn | Dinamička nosivost | 75.86 | kN |
| Co | Statička nosivost | 66.2 | kN |
| Pu | Granična zamorna nisivost | 2.78 | kN |

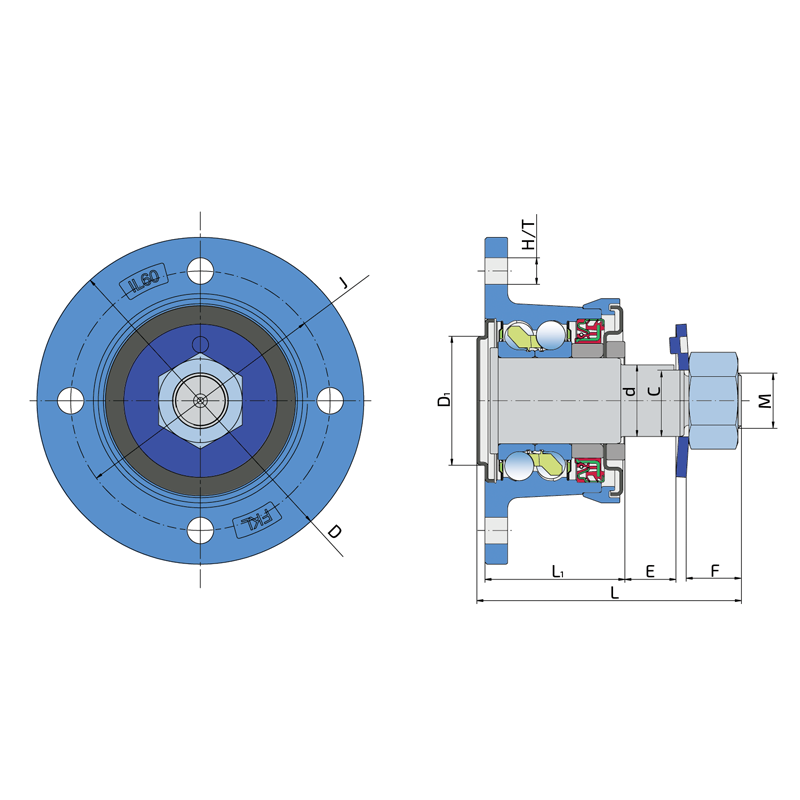

Tehnički Crtež
Zaptivanje
LIMENI POKLOPAC + S ZAPTIVKA / S ZAPTIVKA + KASETNA ZAPTIVKA
Limeni poklopac i S zaptivka sa bazne strane i S zaptivka i kasetna zaptivka sa Metalnim poklpocem sa čeone strane koja je izložena nečistoćama.
Limeni poklopac i S zaptivka zajedno sa diskom eliminišu mogućnost prodora nečistoće sa bazne strane.
Kasetna zaptivka je konstruisana za teške uslove rada u zahtevnom okruženju. Polu metalna – polu gumena konstrukcija sa spoljašnje strane omogućuje zadržavanje zaptivke u otvoru i poboljšava zaptivanje.Unutrašnja strana je prekrivena gumom što unapređuje zaptivanje i olakšava montažu.
Ova vrsta zaptivanja obezbeđuje najbolju zaštitu od tečnih ili čvrstih zagađivača, što značajno produžava radni vek ležaja.
Crtež Zaptivanja
