AGRO POINT GLAVČINE
IL60-130/6T-M20x1.5
Trajno podmazan ležaj sa integrisanom prirubnicom za teške uslove obrade zemlje
Application: Tanjirača
3D model
| J | Prečnik podeonog kruga | 130 | mm |
| D | Spoljni prečnik ležaja | 160 | mm |
| H/T | Otvor/Navoj | 6xM12x1.25 | mm |
| d | Unutrašnji prečnik ležaja | 31 | mm |
| C | Visina zaravnjenja D otvoda | 34.9 | mm |
| G | Unutrašnji navoj | M20x1.5 | mm |
| L | Ukupna dužina | 82 | mm |
| L1 | Ukupna širina prirubnica | 63 | mm |
| F | Dužina navoja | 40 | mm |
| E | Dužina D otvora | 19 | mm |
| kg | Masa | 3.72 | kg |
| Cdyn | Dinamička nosivost | 75.86 | kN |
| Co | Statička nosivost | 66.2 | kN |
| Pu | Granična zamorna nisivost | 2.78 | kN |
Tehnički Crtež

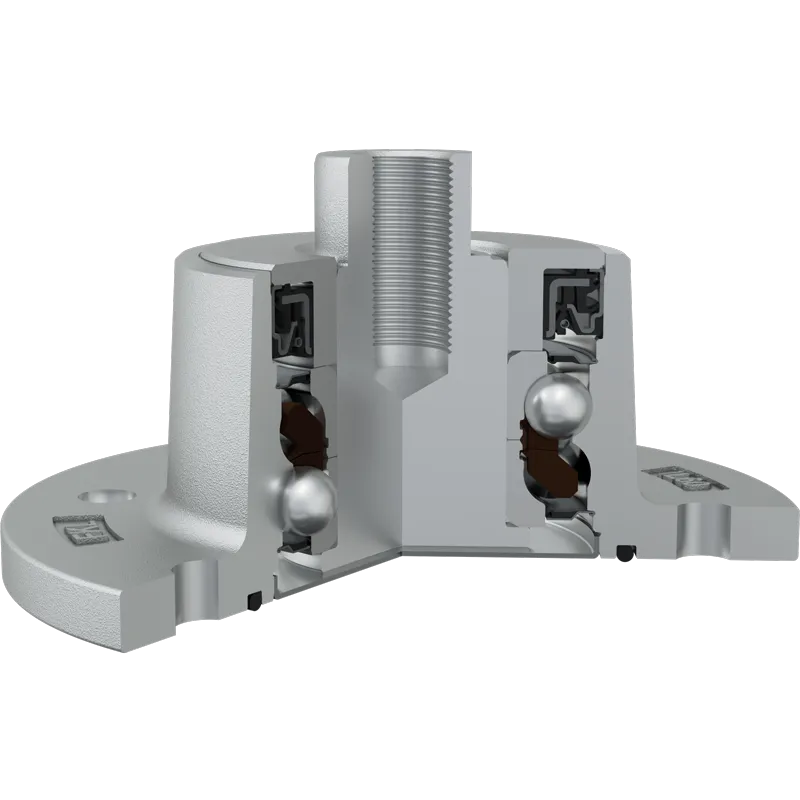

Zaptivanje
O-RING PRSTEN + LIMENI POKLOPAC + S ZAPTIVKA / S ZAPTIVKA + KASETNA ZAPTIVKA + KOVANI POKLOPAC
O-ring prsten limeni poklopac i S zaptivka sa bazne strane i S zaptivka, kasetna zaptivka i kovani poklopac sa čeone strane koja je izložena nečistoćama.
O-ring prsten, limeni poklopac i S zaptivka zajedno sa diskom eliminišu mogućnost prodora nečistoće sa bazne strane.
Kasetna zaptivka je konstruisana za teške uslove rada u zahtevnom okruženju. Polu metalna – polu gumena konstrukcija sa spoljašnje strane omogućuje zadržavanje zaptivke u otvoru i poboljšava zaptivanje.Unutrašnja strana je prekrivena gumom što unapređuje zaptivanje i olakšava montažu. Kovani poklopac je dodatna zaštita kasetne zaptivke od mehaničkih oštećenja.
Ova vrsta zaptivanja obezbeđuje najbolju zaštitu od tečnih ili čvrstih zagađivača, što značajno produžava radni vek ležaja.
Crtež Zaptivanja
