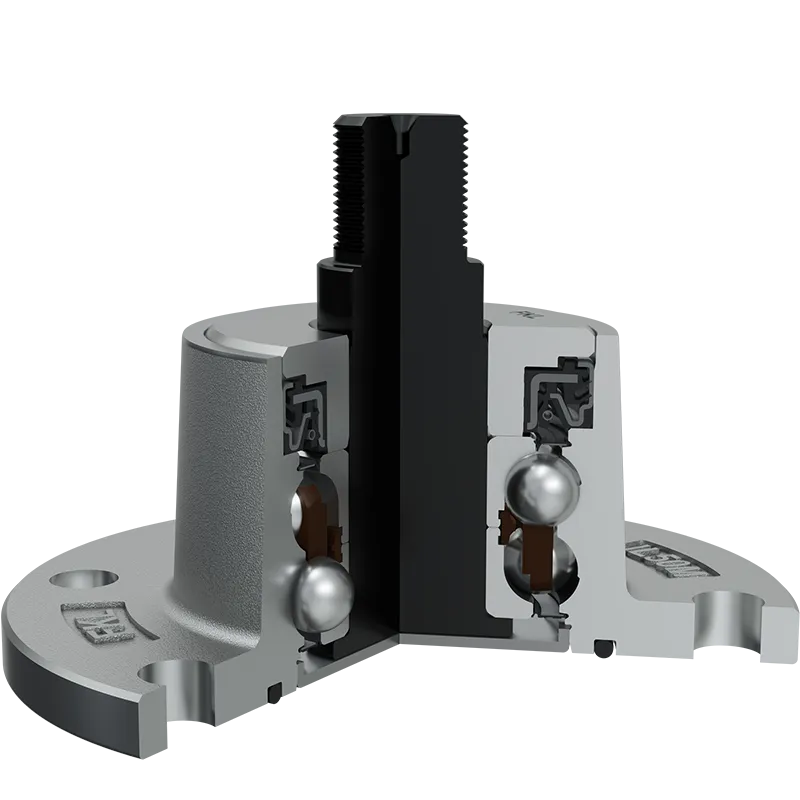

AGRO POINT GLAVČINE

IL50-120/6H-M24x1.5

Integrisana prirubnica, trajno podmazaj ležaj za diskove sa nezavisnim oslanjanjem

Application: Tanjirača

3D model

Tehničke Specifikacije
J	Prečnik podeonog kruga	120	mm
D	Spoljni prečnik ležaja	145	mm
H/T	Otvor/Navoj	6x13	mm
d	Unutrašnji prečnik ležaja	30	mm
C	Visina zaravnjenja D otvoda	27	mm
M	Spoljni navoj	M24x1.5	mm
L	Ukupna dužina	97.5	mm
L1	Ukupna širina prirubnica	60	mm
E	Dužina D otvora	15.5	mm
F	Dužina navoja	22	mm
kg	Masa	2.96	kg
Cdyn	Dinamička nosivost	60	kN
Co	Statička nosivost	45.8	kN
Pu	Granična zamorna nisivost	1.92	kN

Tehnički Crtež

Zaptivanje

O-RING PRSTEN + LIMENI POKLOPAC + RS ZAPTIVKA / RS ZAPTIVKA + KASETNA ZAPTIVKA + KOVANI POKLOPAC

O-ring prsten, limeni poklopac i RS zaptivka sa bazne strane i RS zaptivka, kasetna zaptivka sa kovanim poklopcem sa čeone strane koja je izložena nečistoćama.

O-ring prstem, limeni poklopac i RS zaptivka zajedno sa diskom eliminišu mogućnost prodora nečistoće sa bazne strane.

Kasetna zaptivka je konstruisana za teške uslove rada u zahtevnom okruženju. Polu metalna – polu gumena konstrukcija sa spoljašnje strane omogućuje zadržavanje zaptivke u otvoru i poboljšava zaptivanje.Unutrašnja strana je prekrivena gumom što unapređuje zaptivanje i olakšava montažu. Kovani poklopac je dodatna zaštita kasetne zaptivke od mehaničkih oštećenja.

Ova vrsta zaptivanja obezbeđuje najbolju zaštitu od tečnih ili čvrstih zagađivača, što značajno produžava radni vek ležaja.

Crtež Zaptivanja
