IL50-103/5T-M22

Integrisana prirubnica, trajno podmazaj ležaj za diskove sa nezavisnim oslanjanjem

Application: Tanjirača

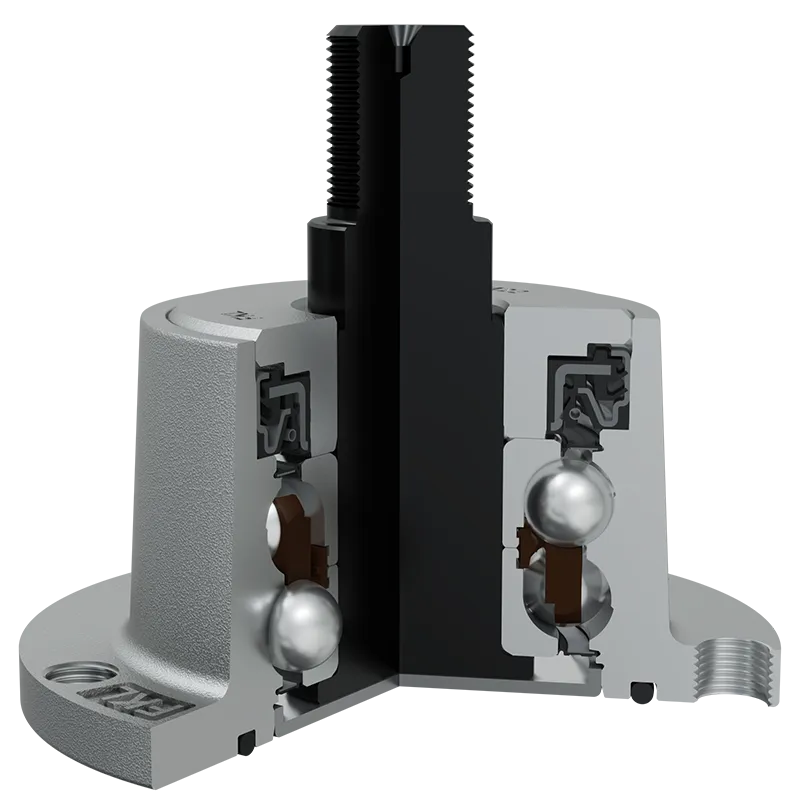

3D model

Tehničke Specifikacije
J	Prečnik podeonog kruga	103	mm
D	Spoljni prečnik ležaja	119	mm
H/T	Otvor/Navoj	5xM12x1.25	mm
d	Unutrašnji prečnik ležaja	27.95	mm
C	Visina zaravnjenja D otvoda	25.4	mm
M	Spoljni navoj	M22x1.5	mm
L	Ukupna dužina	102	mm
L1	Ukupna širina prirubnica	60	mm
E	Dužina D otvora	17	mm
F	Dužina navoja	25	mm
kg	Masa	2.51	kg
Cdyn	Dinamička nosivost	60	kN
Co	Statička nosivost	45.8	kN
Pu	Granična zamorna nisivost	1.92	kN

Tehnički Crtež

Zaptivanje

O-RING PRSTEN + LIMENI POKLOPAC + RS ZAPTIVKA / RS ZAPTIVKA + KASETNA ZAPTIVKA + KOVANI POKLOPAC

O-ring prsten, limeni poklopac i RS zaptivka sa bazne strane i RS zaptivka, kasetna zaptivka sa kovanim poklopcem sa čeone strane koja je izložena nečistoćama.

O-ring prstem, limeni poklopac i RS zaptivka zajedno sa diskom eliminišu mogućnost prodora nečistoće sa bazne strane.

Kasetna zaptivka je konstruisana za teške uslove rada u zahtevnom okruženju. Polu metalna – polu gumena konstrukcija sa spoljašnje strane omogućuje zadržavanje zaptivke u otvoru i poboljšava zaptivanje.Unutrašnja strana je prekrivena gumom što unapređuje zaptivanje i olakšava montažu. Kovani poklopac je dodatna zaštita kasetne zaptivke od mehaničkih oštećenja.

Ova vrsta zaptivanja obezbeđuje najbolju zaštitu od tečnih ili čvrstih zagađivača, što značajno produžava radni vek ležaja.

Crtež Zaptivanja
