AGRO POINT GLAVČINE

IL50-112/6Tx1.5-M24x2

Trajno podmazan ležaj sa integrisanom prirubnicom za teške uslove rada

Application: Tanjirača

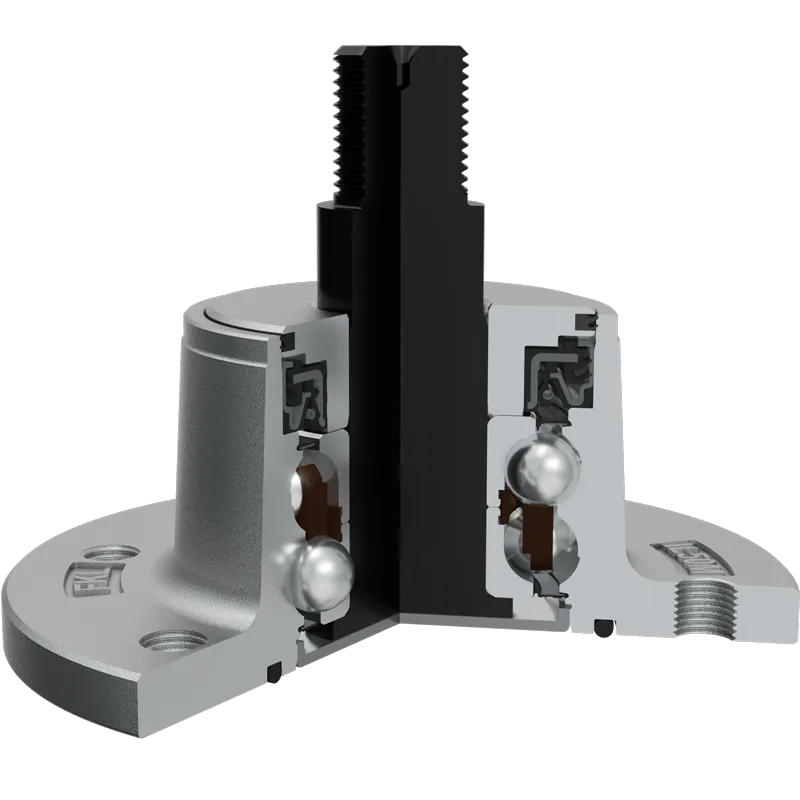

3D model

Tehničke Specifikacije
J	Prečnik podeonog kruga	112	mm
D	Spoljni prečnik ležaja	145	mm
H/T	Otvor/Navoj	6xM12x1.5	mm
d	Unutrašnji prečnik ležaja	30	mm
C	Visina zaravnjenja D otvoda	28	mm
M	Spoljni navoj	M24x2	mm
L	Ukupna dužina	106	mm
L1	Ukupna širina prirubnica	60	mm
E	Dužina D otvora	18	mm
F	Dužina navoja	28	mm
kg	Masa	2.99	kg
Cdyn	Dinamička nosivost	60	kN
Co	Statička nosivost	45.8	kN
Pu	Granična zamorna nisivost	1.924	kN

Tehnički Crtež

Zaptivanje

O-RING PRSTEN + LIMENI POKLOPAC + RS ZAPTIVKA / RS ZAPTIVKA + KASETNA ZAPTIVKA + DVOUSNA ZAPTIVKA + KOVANI POKLOPAC

O-ring prsten, limeni poklopac i RS zaptivka sa bazne strane i RS zaptivka, kasetna zaptivka, dvousna zaptivka i kovani poklopac sa čeone strane koja je izložena nečistoćama.

O-ring prsten, limeni poklopac i RS zaptivka zajedno sa diskom eliminišu mogućnost prodora nečistoće sa bazne strane.

Kasetna zaptivka je konstruisana za teške uslove rada u zahtevnom okruženju. Polu metalna – polu gumena konstrukcija sa spoljašnje strane omogućuje zadržavanje zaptivke u otvoru i poboljšava zaptivanje.Unutrašnja strana je prekrivena gumom što unapređuje zaptivanje i olakšava montažu.

Dodatno dvousno zaptivanje sprečava prodor nečistoća i obezbeđuje duži vek trajanja ležaja.

Crtež Zaptivanja
