AGRO POINT GLAVČINE

IL40-98/4T-M22

Integrisana prirubnica, trajno podmazan ležaj

Application: Tanjirača

3D model

Tehničke Specifikacije
JPrečnik podeonog kruga98mm
DSpoljni prečnik ležaja117mm
H/TOtvor/Navoj4xM12x1.25mm
dUnutrašnji prečnik ležaja27.95mm
CVisina zaravnjenja D otvoda25.4mm
MSpoljni navojM22x1.5mm
LUkupna dužina102mm
L1Ukupna širina prirubnica60mm
EDužina D otvora17mm
FDužina navoja25mm
kgMasa2.16kg
CdynDinamička nosivost42.9kN
CoStatička nosivost36.3kN
PuGranična zamorna nisivost1.53kN

Tehnički Crtež

Zaptivanje

O-RING PRSTEN + LIMENI POKLOPAC + RS ZAPTIVKA / RS ZAPTIVKA + KASETNA ZAPTIVKA + KOVANI POKLOPAC

O-ring prsten, limeni poklopac i RS zaptivka sa bazne strane i RS zaptivka, kasetna zaptivka sa kovanim poklopcem sa čeone strane koja je izložena nečistoćama.

O-ring prstem, limeni poklopac i RS zaptivka zajedno sa diskom eliminišu mogućnost prodora nečistoće sa bazne strane.

Kasetna zaptivka je konstruisana za teške uslove rada u zahtevnom okruženju. Polu metalna – polu gumena konstrukcija sa spoljašnje strane omogućuje zadržavanje zaptivke u otvoru i poboljšava zaptivanje.Unutrašnja strana je prekrivena gumom što unapređuje zaptivanje i olakšava montažu. Kovani poklopac je dodatna zaštita kasetne zaptivke od mehaničkih oštećenja.

Ova vrsta zaptivanja obezbeđuje najbolju zaštitu od tečnih ili čvrstih zagađivača, što značajno produžava radni vek ležaja.

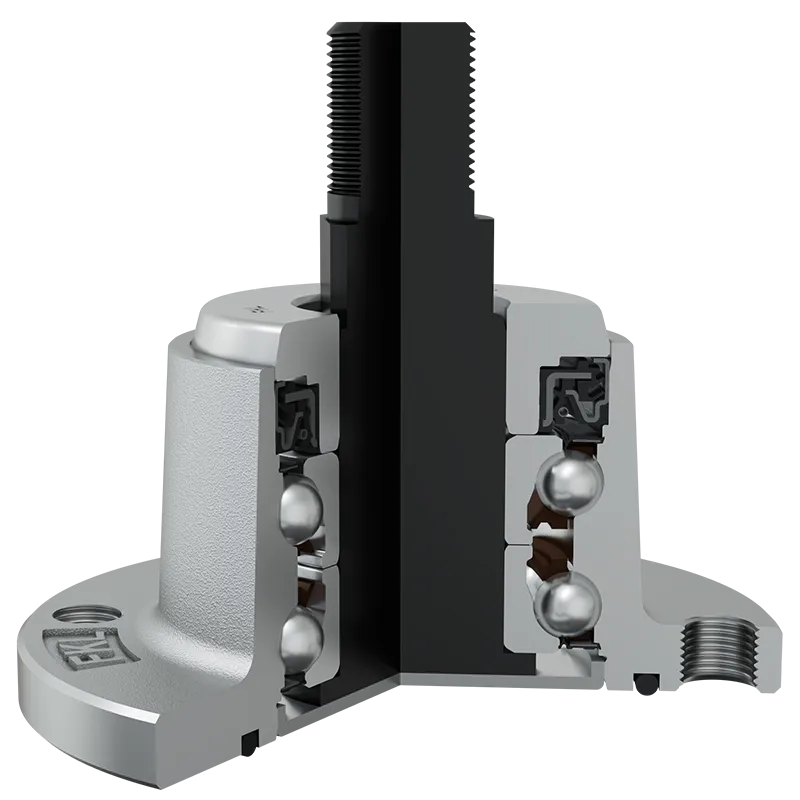

Crtež Zaptivanja

IL40-98/4T-M22

×

IL40-98/4T-M22

×

Zaptivanje:

O-ring prsten, limeni poklopac i RS zaptivka sa bazne strane i RS zaptivka, kasetna zaptivka sa kovanim poklopcem sa čeone strane koja je izložena nečistoćama.

IL40-98/4T-M22

×
