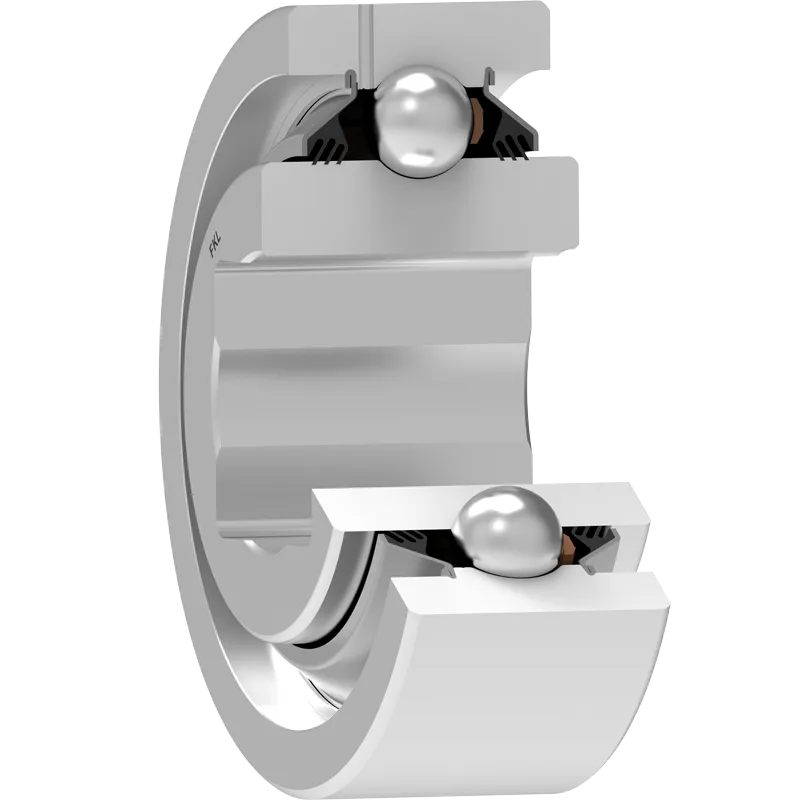

GW 211PP17
Kvadratni otvor sa cilindričnim spoljašnjim prstenom – Podmaziv
3D model
| D | Spoljni prečnik | 3.937 | inch |
| D | Spoljni prečnik ležaja | 100 | mm |
| B | Širina unutrašnjeg prstena | 1.75 | inch |
| B | Širina unutrašnjeg prstena | 44.5 | mm |
| C | Širina spoljnog prstena | 1.313 | inch |
| C | Širina spoljnog prstena | 33.34 | mm |
| d1 | Spoljni prečnik unutrašnjeg prstena | 2.72 | inch |
| d1 | Spoljni prečnik unutrašnjeg prstena | 69.1 | mm |
| E | Rastojanje od staze kotrljanja do otvora za podmazivanje | 0.279 | inch |
| E | Rastojanje od staze kotrljanja do otvora za podmazivanje | 7.1 | mm |
| a | Šestougaoni otvor | 38.9 | mm |
| Cdyn | Dinamička nosivost | 43.5 | kN |
| Co | Statička nosivost | 29 | kN |
| kg | Masa | 1.188 | kg |
Tehnički Crtež
Zaptivanje
T ZAPTIVKA / T ZAPTIVKA (2T)
Trousna zaptivka na obe strane ležaja pruža jednaku zaštitu od nečistoća. Preporučuje se za primenu u uslovima gde je mogućnost prodora nečistoće jednaka sa obe strane.
Crtež Zaptivanja
