W 209PPB30
Kvadratni otvor sa sferičnim spoljašnjim prstenom – Trajno podmazan
3D model
| D | Spoljni prečnik | 3.5433 | inch |
| D | Spoljni prečnik ležaja | 90 | mm |
| B | Širina unutrašnjeg prstena | 1.772 | inch |
| B | Širina unutrašnjeg prstena | 45 | mm |
| C | Širina spoljnog prstena | 1.142 | inch |
| C | Širina spoljnog prstena | 29 | mm |
| d1 | Spoljni prečnik unutrašnjeg prstena | 2.228 | inch |
| d1 | Spoljni prečnik unutrašnjeg prstena | 56.6 | mm |
| a | Veličina osovine | 1.1811 | inch |
| a | Veličina osovine | 30 | mm |
| Cdyn | Dinamička nosivost | 32.5 | kN |
| Co | Statička nosivost | 20.4 | kN |
| kg | Masa | 1.14 | kg |

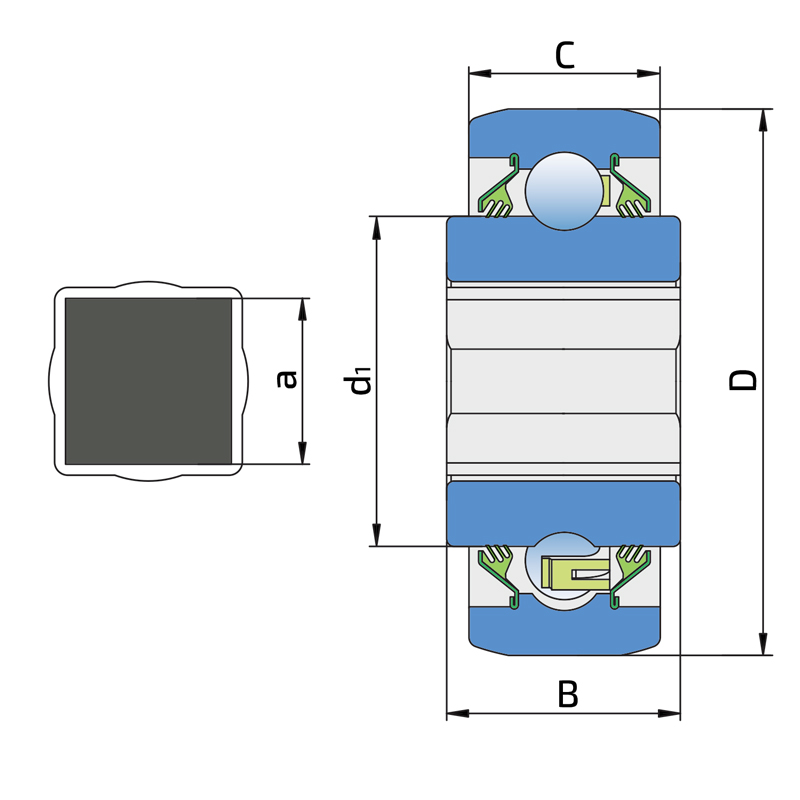

Tehnički Crtež
Zaptivanje
T ZAPTIVKA / T ZAPTIVKA (2T)
Trousna zaptivka na obe strane ležaja pruža jednaku zaštitu od nečistoća. Preporučuje se za primenu u uslovima gde je mogućnost prodora nečistoće jednaka sa obe strane.
Crtež Zaptivanja
