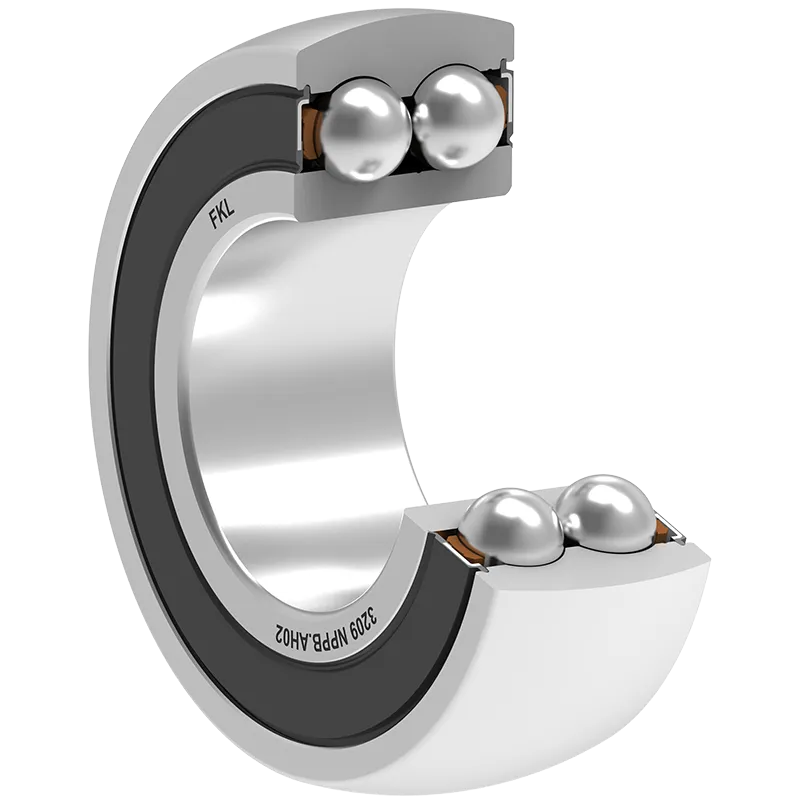

3209 NPPB.AH02
Dvoredni kuglični ležaj sa kosim dodirom
Application: Tanjirača
3D model
| d | Unutrašnji prečnik ležaja | 45 | mm |
| D | Spoljni prečnik ležaja | 90 | mm |
| B | Širina unutrašnjeg prstena | 30.2 | mm |
| α | Dodirni ugao | 30 | ° |
| kg | Masa | 0.63 | kg |
| Cdyn | Dinamička nosivost | 51 | kN |
| Co | Statička nosivost | 39 | kN |
| Pu | Granična zamorna nisivost | 1.638 | kN |
Tehnički Crtež
Zaptivanje
RS ZAPTIVKA / RS ZAPTIVKA (2RS)
Stariji tip jednostruke zaptivke. Spečava prodiranje zemlje, prašine i vode i troši se brže od novih tipova zaptivki s obzirom da je izložena uticajima abrazivnih čestica. Zbog povećanog trenja dozvoljene brzine su manje. Zamenjena je poboljštanom verzijom S zaptivke. Zbog tradicionalnih razloga Z ležajevi sa ovom vrstom zaptivke nemaju dodatnu oznaku zaptivanja. Koristi se kod Y i radijalnih ležajeva.
Crtež Zaptivanja
