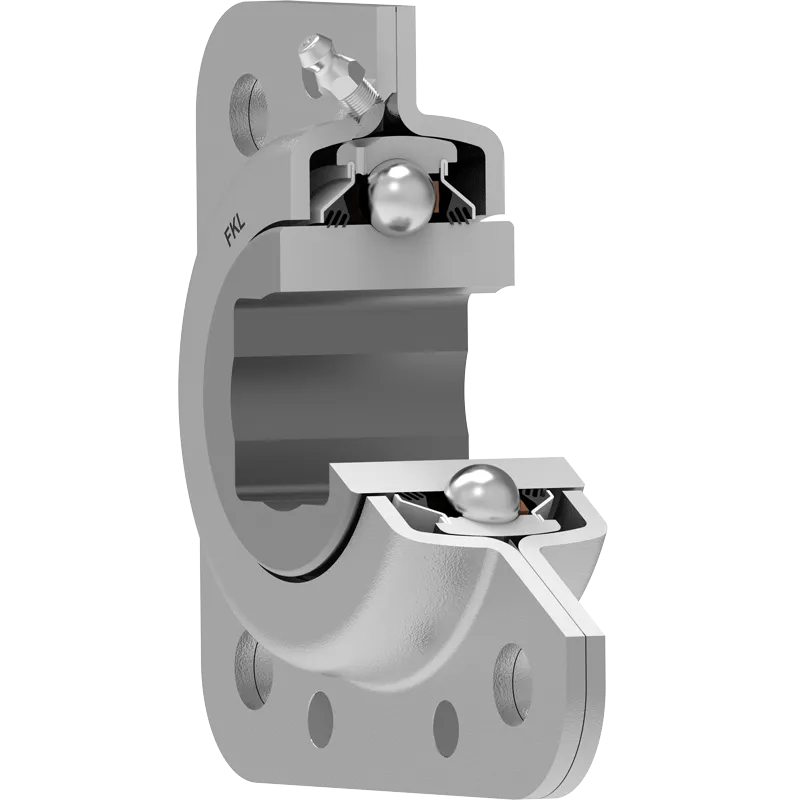

GWST 211PPB43
Ležajevi sa kvadratnim otvorom
Application: Tanjirača
3D model
| d | Unutrašnji prečnik ležaja | 1.7913 | inch |
| d | Unutrašnji prečnik ležaja | 45.5 | mm |
| B | Širina unutrašnjeg prstena | 55.55 | mm |
| C | Širina spoljnog prstena | 25 | mm |
| a | Veličina osovine | 40.5 | mm |
| Da | Prečnik centraža | 113 | mm |
| L | Unupna dužina | 140 | mm |
| A | Rastojanje između čela prirubnice i čela unutrašnjeg prstena | 44.7 | mm |
| A1 | Širina gornjeg dela kucista | 4 | mm |
| J | Prečnik podeonog kruga | 140 | mm |
| N | Prečnik otvora za ugradnju | 13.5 | mm |
| Fr | Radijalno opterećenje | 9.8 | kN |
| Fa | Aksijalno opterećenje | 5.1 | kN |
| kg | Masa | 2.45 | kg |
| Cdyn | Dinamička nosivost | 43.5 | kN |
| Co | Statička nosivost | 29 | kN |
Tehnički Crtež
Zaptivanje
T ZAPTIVKA / T ZAPTIVKA (2T)
Trousna zaptivka na obe strane ležaja pruža jednaku zaštitu od nečistoća. Preporučuje se za primenu u uslovima gde je mogućnost prodora nečistoće jednaka sa obe strane.
Crtež Zaptivanja
