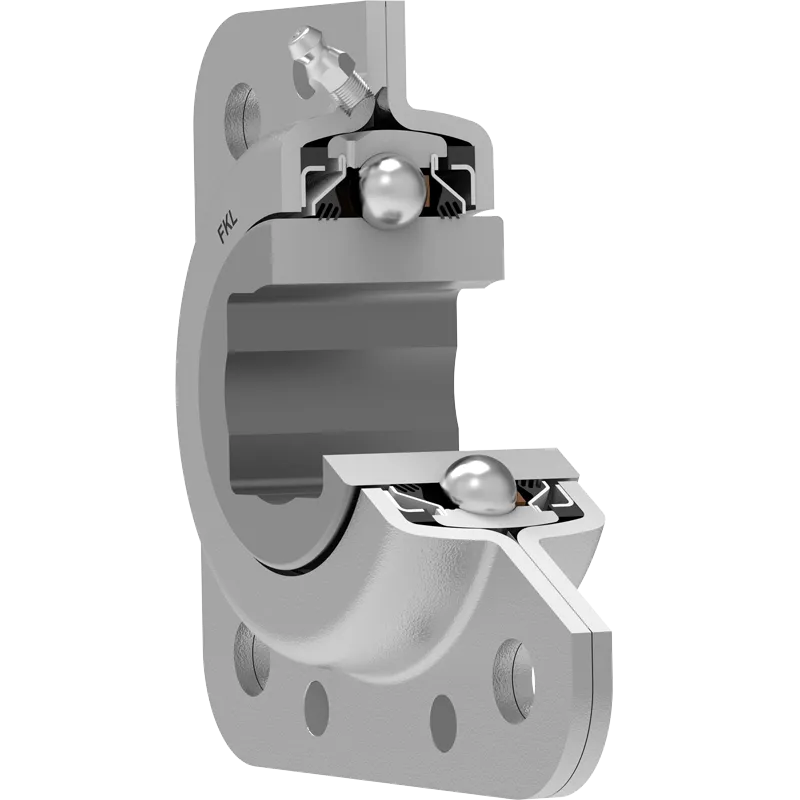

GWST 209PPB26
Ležajevi sa kvadratnim otvorom
Application: Tanjirača
3D model
| d | Unutrašnji prečnik ležaja | 1.063 | inch |
| d | Unutrašnji prečnik ležaja | 27 | mm |
| B | Širina unutrašnjeg prstena | 42.85 | mm |
| C | Širina spoljnog prstena | 22 | mm |
| a | Veličina osovine | 25 | mm |
| Da | Prečnik centraža | 97 | mm |
| L | Unupna dužina | 127 | mm |
| A | Rastojanje između čela prirubnice i čela unutrašnjeg prstena | 39 | mm |
| A1 | Širina gornjeg dela kucista | 3.5 | mm |
| J | Prečnik podeonog kruga | 127 | mm |
| N | Prečnik otvora za ugradnju | 13.5 | mm |
| Fr | Radijalno opterećenje | 7.7 | kN |
| Fa | Aksijalno opterećenje | 3.8 | kN |
| kg | Masa | 1.78 | kg |
| Cdyn | Dinamička nosivost | 32.5 | kN |
| Co | Statička nosivost | 20.4 | kN |
| Pu | Granična zamorna nisivost | 0.857 | kN |
Tehnički Crtež
Zaptivanje
GUMENI ČEP + T ZAPTIVKA / T ZAPTIVKA + GUMENI ČEP
Trousna zaptivka na obe strane ležaja pruža dugotrajnu zaštitu ležaja od prodiranja nečistoća. Gumeni čepovi štite prostor između ležaja i limenog kuc´išta.
Crtež Zaptivanja
