GW 211PPB40.X1

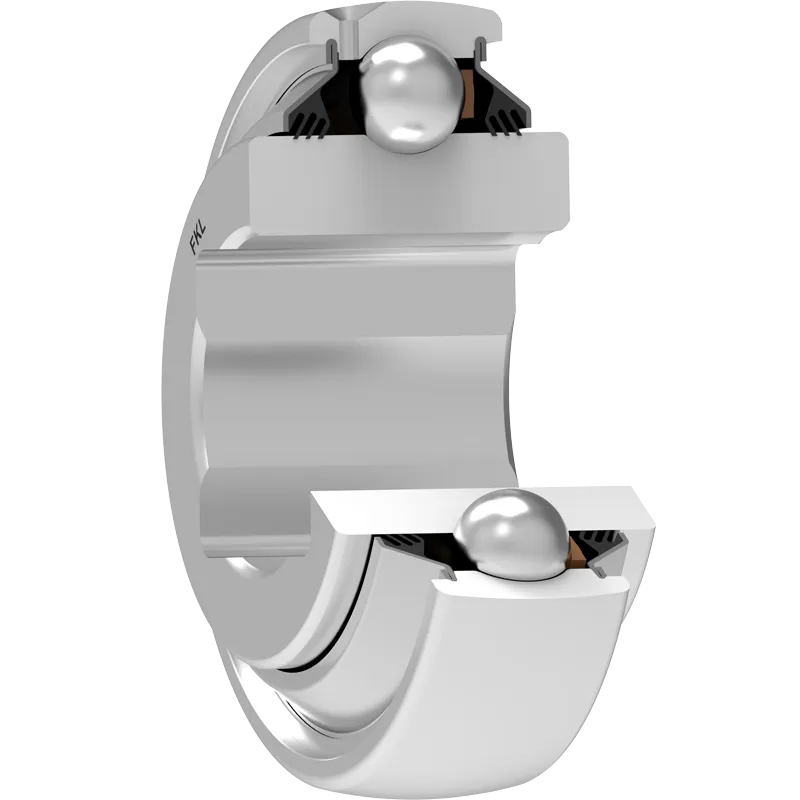

Kvadratni otvor sa sferičnim spoljašnjim prstenom – Podmaziv
3D model
| D | Spoljni prečnik | 3.937 | inch |
| D | Spoljni prečnik ležaja | 100 | mm |
| B | Širina unutrašnjeg prstena | 2.187 | inch |
| B | Širina unutrašnjeg prstena | 55.55 | mm |
| C | Širina spoljnog prstena | 0.984 | inch |
| C | Širina spoljnog prstena | 25 | mm |
| d1 | Spoljni prečnik unutrašnjeg prstena | 2.72 | inch |
| d1 | Spoljni prečnik unutrašnjeg prstena | 69.1 | mm |
| E | Rastojanje od staze kotrljanja do otvora za podmazivanje | 0.279 | inch |
| E | Rastojanje od staze kotrljanja do otvora za podmazivanje | 7.1 | mm |
| a | Veličina osovine | 1.54 | inch |
| a | Veličina osovine | 39.25 | mm |
| Cdyn | Dinamička nosivost | 43.5 | kN |
| Co | Statička nosivost | 29 | kN |
| kg | Masa | 1.24 | kg |
Tehnički Crtež
Zaptivanje
T ZAPTIVKA / T ZAPTIVKA (2T)
Trousna zaptivka na obe strane ležaja pruža jednaku zaštitu od nečistoća. Preporučuje se za primenu u uslovima gde je mogućnost prodora nečistoće jednaka sa obe strane.
Crtež Zaptivanja
