IL50-120/4H-M22x1.5
Integrisana prirubnica, trajno podmazaj ležaj za diskove sa nezavisnim oslanjanjem
Application: Tanjirača
3D model
| J | Prečnik podeonog kruga | 120 | mm |
| D | Spoljni prečnik ležaja | 145 | mm |
| H/T | Otvor/Navoj | 4x11 | mm |
| d | Prečnik osovine | 28 | mm |
| C | Visina zaravnjenja D otvoda | 25.5 | mm |
| M | Spoljni navoj | M22x1.5 | mm |
| L | Ukupna dužina | 119 | mm |
| L1 | Ukupna širina prirubnica | 67 | mm |
| E | Dužina D otvora | 17 | mm |
| F | Dužina navoja | 35 | mm |
| kg | Masa | 3.25 | kg |
| Cdyn | Dinamička nosivost | 60 | kN |
| Co | Statička nosivost | 45.8 | kN |
| Pu | Granična zamorna nisivost | 1.924 | kN |

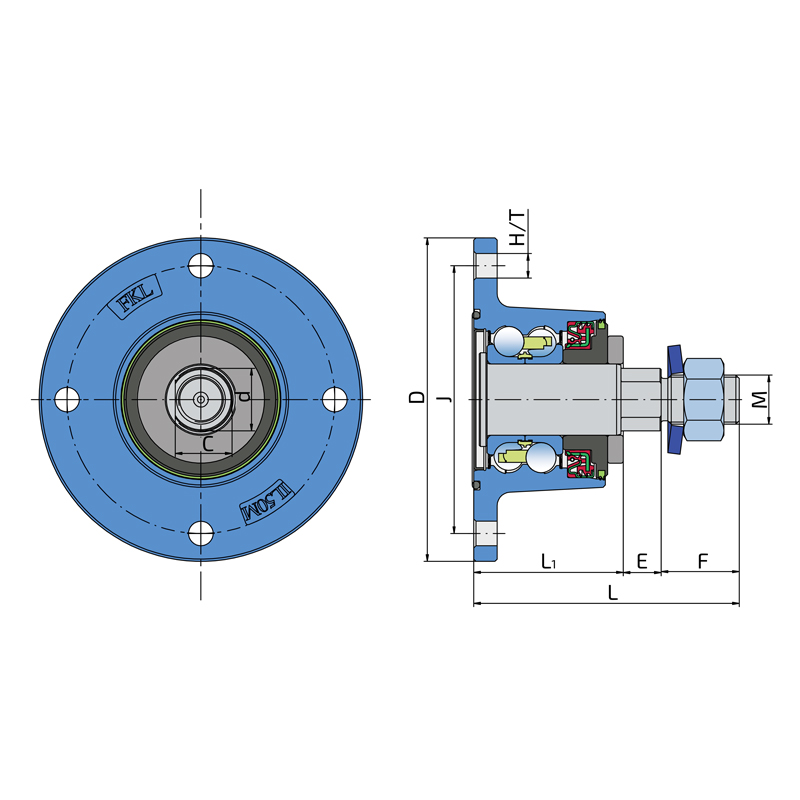

Tehnički Crtež
Zaptivanje
O-RING PRSTEN + LIMENI POKLOPAC + RS ZAPTIVKA / RS ZAPTIVKA + KASETNA ZAPTIVKA + DVOUSNA ZAPTIVKA + KOVANI POKLOPAC
O-ring prsten, limeni poklopac i RS zaptivka sa bazne strane i RS zaptivka, kasetna zaptivka, dvousna zaptivka i kovani poklopac sa čeone strane koja je izložena nečistoćama.
O-ring prsten, limeni poklopac i RS zaptivka zajedno sa diskom eliminišu mogućnost prodora nečistoće sa bazne strane.
Kasetna zaptivka je konstruisana za teške uslove rada u zahtevnom okruženju. Polu metalna – polu gumena konstrukcija sa spoljašnje strane omogućuje zadržavanje zaptivke u otvoru i poboljšava zaptivanje.Unutrašnja strana je prekrivena gumom što unapređuje zaptivanje i olakšava montažu.
Dodatno dvousno zaptivanje sprečava prodor nečistoća i obezbeđuje duži vek trajanja ležaja.
Crtež Zaptivanja
