AGRO POINT GLAVČINE

IL50B-108/5T-M24x2-DIN1587-LH

Rešenje ležaja za sejačice, Integrisana prirubnica

Application: Sejačica

3D model

Tehničke Specifikacije
J	Prečnik podeonog kruga	108	mm
D	Spoljni prečnik ležaja	145	mm
D1	Rupa na disku	79	mm
M	Spoljni navoj	M24x2-LH	mm
L	Ukupna dužina	108	mm
L1	Dužina navojnog dela brezona	20	mm
L2	Rastojanje od ugradbene površine do površine na koju se montira disk.	20.5	mm
F	Dužina navoja	24	mm
kg	Masa	3.99	kg
Cdyn	Dinamička nosivost	60	kN
Co	Statička nosivost	45.8	kN
Pu	Granična zamorna nisivost	1.924	kN

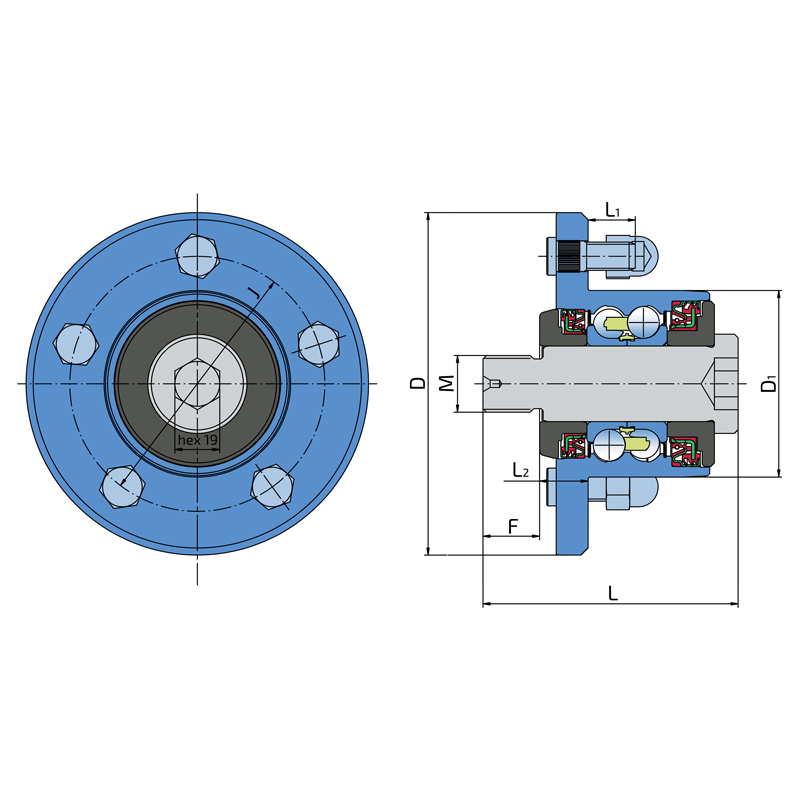

Tehnički Crtež

Zaptivanje

KOVANI POKLOPAC + KASETNA ZAPTIVKA + RS ZAPTIVKA / RS ZAPTIVKA + KASETNA ZAPTIVKA + KOVANI POKLOPAC

RS zaptivka i kasetna zaptivka sa poklopcem sa obe strane pružaju jednaku zaštitu od nečistoća.

Kasetna zaptivka je konstruisana za teške uslove rada u zahtevnom okruženju. Polu-metalna / polu-gumena konstrukcija spoljašnjeg prečnika omogućava sigurno zadržavanje zaptivke u otvoru i poboljšava efekat zaptivanja. Unutrašnja strana je prekrivena gumom, što dodatno unapređuje zaptivanje i olakšava montažu.
Ovakav sistem zaptivanja pruža maksimalnu zaštitu od tečnih i čvrstih nečistoća, što značajno produžava radni vek ležaja.

Kovani poklopac štiti kasetnu zaptivku od mehaničkih oštećenja.

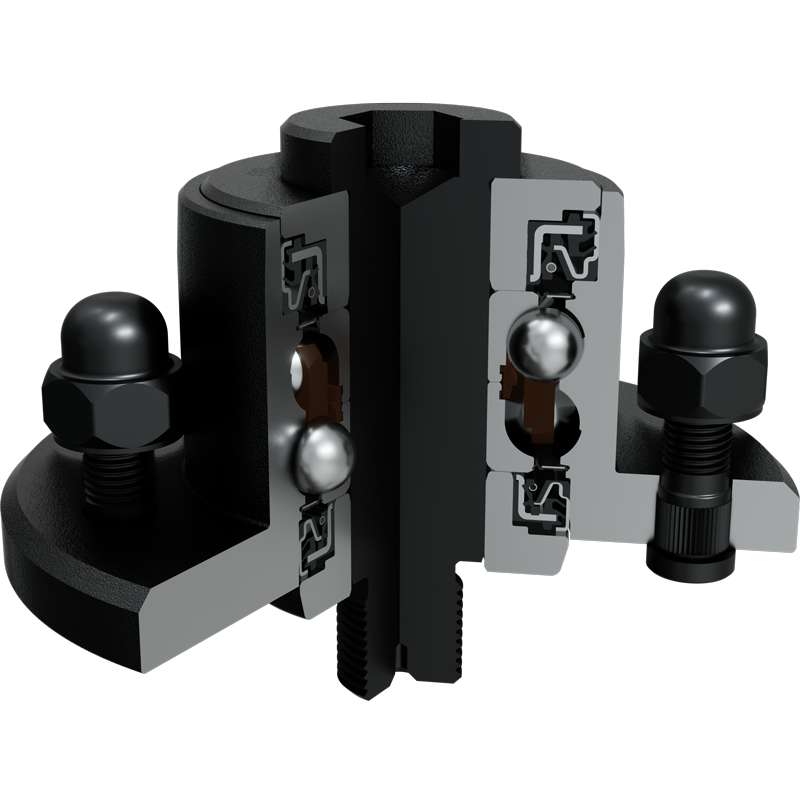

Crtež Zaptivanja
