AGRO POINT GLAVČINE

IL60C-150/6T-D95-RH

Integrisani dvoredni kuglični ležaj sa dvodelnim unutrašnjim prstenom

Application: Kultivatori

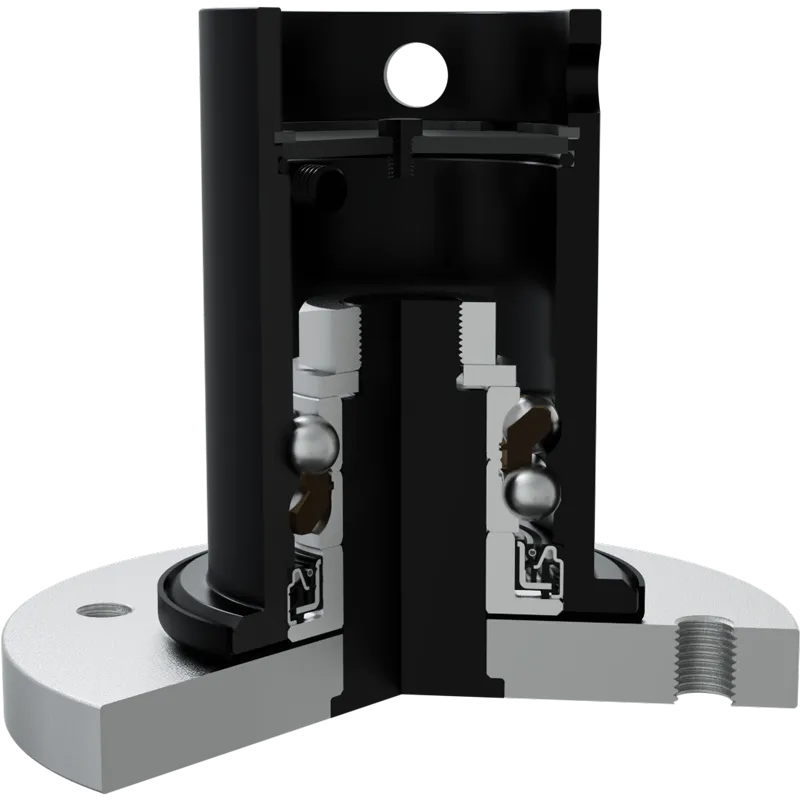

3D model

Tehničke Specifikacije
D	Spoljni prečnik ležaja	195	mm
J	Prečnik podeonog kruga	150	mm
H/T	Otvor/Navoj	6xM16	mm
M	Spoljni navoj	M30x1.5-RH	mm
L	Ukupna dužina	168	mm
L1	Duzina čaure	137	mm
L2	Debljina prirubnice	20	mm
L3	Rastojanje od čela čaure do ose otvora	16	mm
A	Prečnik otvora za osiguranje	4x16.5	mm
D1	Spoljni precnik čaure	95	mm
kg	Masa	9.74	kg
Cdyn	Dinamička nosivost	75.86	kN
Co	Statička nosivost	66.2	kN
Pu	Granična zamorna nisivost	2.78	kN

Tehnički Crtež

Zaptivanje

LIMENI POKLOPAC + KOVANI POKLOPAC + KASETNA ZAPTIVKA / O-RING PRSTEN + POKLOPAC

Limeni poklopac, kovani poklopac i kasetna zaptivka sa bazne strane i o-ring prsten sa poklopcem sa čeone strane.

Limeni poklopac, kovani poklopac i kasetna zaptivka zajedno eliminišu mogućnost prodora nečistoće sa bazne strane.

Kasetna zaptivka je konstruisana za teške uslove rada u zahtevnom okruženju. Polu metalna – polu gumena konstrukcija sa spoljašnje strane omogućuje zadržavanje zaptivke u otvoru i poboljšava zaptivanje.Unutrašnja strana je prekrivena gumom što unapređuje zaptivanje i olakšava montažu. Kovani poklopac je dodatna zaštita kasetne zaptivke od mehaničkih oštećenja.

Ova vrsta zaptivanja obezbeđuje najbolju zaštitu od tečnih ili čvrstih zagađivača, što značajno produžava radni vek ležaja.

Crtež Zaptivanja
