AGRO POINT GLAVČINE

IL50A-122/6H-M24x2-R616

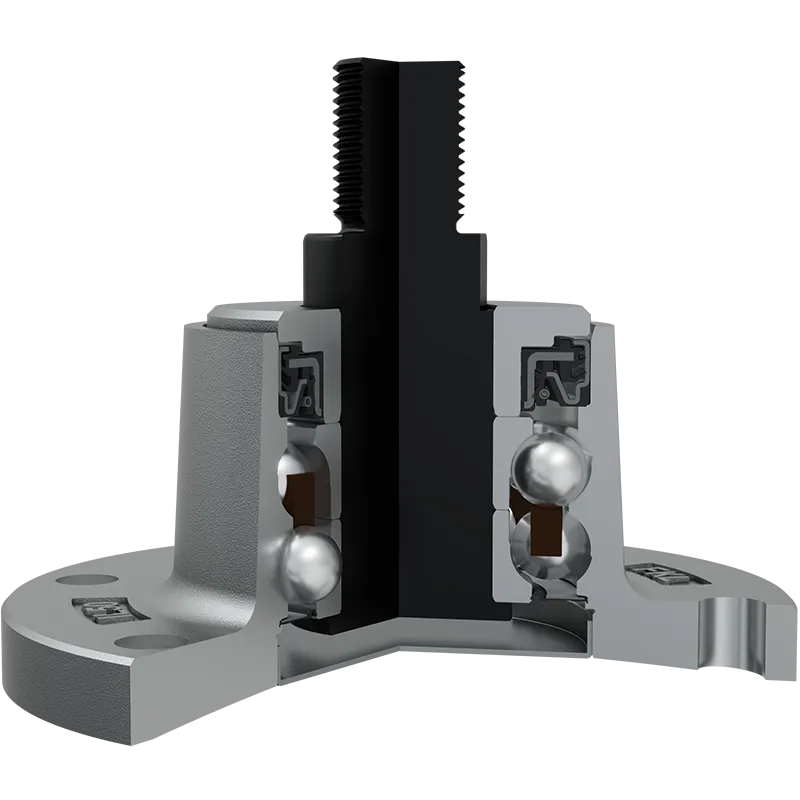

AGRO POINT GLAVČINA

Application: Tanjirača

3D model

Tehničke Specifikacije
J	Prečnik podeonog kruga	122	mm
D	Spoljni prečnik ležaja	145	mm
H/T	Otvor/Navoj	12	mm
d	Unutrašnji prečnik ležaja	32.5	mm
C	Visina zaravnjenja D otvoda	35	mm
M	Spoljni navoj	M24x2	mm
L	Ukupna dužina	107.7	mm
L1	Ukupna širina prirubnica	63.2	mm
E	Dužina D otvora	18	mm
F	Dužina navoja	25.5	mm
kg	Masa	3.124	kg
Cdyn	Dinamička nosivost	60	kN
Co	Statička nosivost	45.8	kN
Pu	Granična zamorna nisivost	1.924	kN

Tehnički Crtež

Zaptivanje

LIMENI POKLOPAC + RS ZAPTIVKA / KASETNA ZAPTIVKA + KOVANI POKLOPAC

Limeni poklopac i RS zaptivka sa bazne strane i kasetna zaptivka i kovani poklopac sa čeone strane koja je izložena nečistoćama.

Limeni poklopac i RS zaptivka zajedno sa diskom eliminišu mogućnost prodora nečistoće sa bazne strane. Kasetna zaptivka je konstruisana za teške uslove rada u zahtevnom okruženju. Polu metalna – polu gumena konstrukcija sa spoljašnje strane omogućuje zadržavanje zaptivke u otvoru i poboljšava zaptivanje.Unutrašnja strana je prekrivena gumom što unapređuje zaptivanje i olakšava montažu. Kovani poklopac je dodatna zaštita kasetne zaptivke koja je štiti pd mehaničkih oštećenja.

Ova vrsta zaptivanja obezbeđuje najbolju zaštitu od tečnih ili čvrstih zagađivača, što značajno produžava radni vek ležaja.

Crtež Zaptivanja
