Y LEŽAJNE JEDINICE
LEC 204 2F
Y-ležajna jedinica – okruglo limeno kućište tip „C“
3D model
| d | Unutrašnji prečnik ležaja | 20 | mm |
| B | Širina unutrašnjeg prstena | 31 | mm |
| Da | Prečnik centraža | 55 | mm |
| L | Prečnik kućišta | 91 | mm |
| A | Rastojanje između čela prirubnice i čela unutrašnjeg prstena | 20.3 | mm |
| A1 | Debllina oboda prirubnice | 2 | mm |
| A2 | Širina kućišta | 8 | mm |
| J | Prečnik podeonog kruga | 71.5 | mm |
| N | Mera kvadratnog otvora | 8.7 | mm |
| Fr | Radijalno opterećenje | 3.3 | kN |
| Fa | Aksijalno opterećenje | 1.6 | kN |
| kg | Masa | 0.3 | kg |
| Cdyn | Dinamička nosivost | 12.7 | kN |
| Co | Statička nosivost | 6.55 | kN |
| Pu | Granična zamorna nisivost | 0.28 | kN |

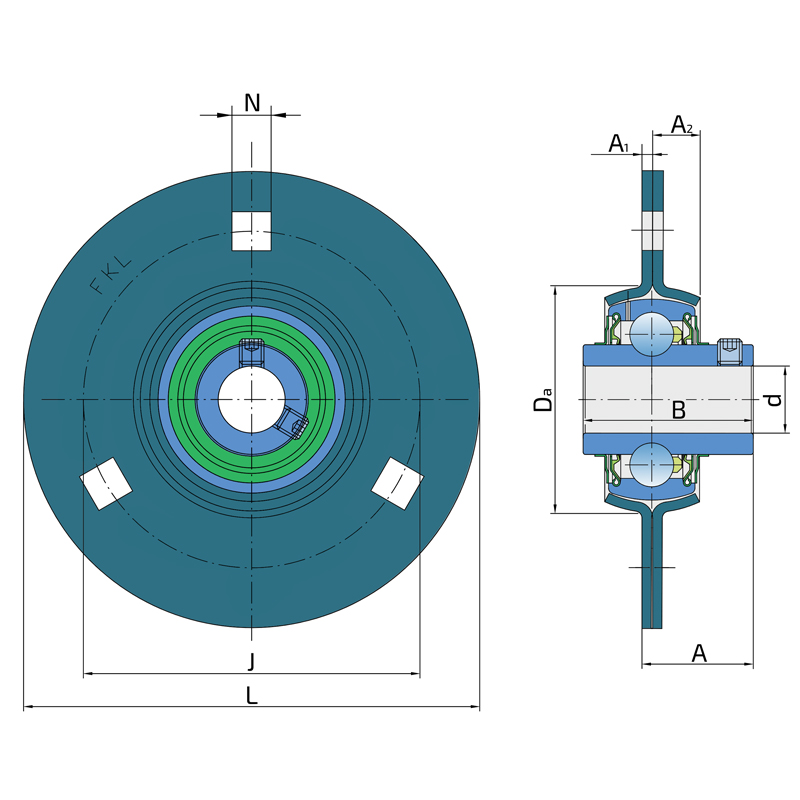

Tehnički Crtež
Zaptivanje
F ZAPTIVKA / F ZAPTIVKA (2F)
Dvostruko zaptivanje, zaštitni poklopac smešten na unutrašnjem prstenu štiti od tvrdih čestica nečistoće praveći lavirint sa limenim delom zaptivke; zatim S zaptivka, sa lavirintom između limenog dela i gumene usne koja vrši kontaktno zaptivanje. Trenje i brojevi obrtaja su isti kao od S zapivke, ali nudi mnogo bolju zaštitu od od tvrdih čestica. Predstavlja veoma dobar sistem zaptivanja, limeni deo štiti zptivku od zemlje, prašine i tvrdih čestica, u isto vreme praveći lavirint sa gumenim delom. Gumena usna obezbeđuje kontaktno zaptivanje koje štiti ležaj od prodora sitnijih čestica, vode, vlage, pare i sl. Pogodno za teže uslove radazbog bolje zaštite od stranih uticaja. U primeni kod Y ležajeva (standardno).
Crtež Zaptivanja
