Y LEŽAJNE JEDINICE
UYC 208 2S.H.Zn
Y-ležajna jedinica – okruglo limeno kućište tip „C“
3D model
| d | Unutrašnji prečnik ležaja | 40 | mm |
| B1 | Širina unutrašnjeg prstena zajedno sa ekscentar prstenom | 43.7 | mm |
| Da | Prečnik centraža | 91 | mm |
| L | Prečnik kućišta | 148 | mm |
| A | Rastojanje između čela prirubnice i čela unutrašnjeg prstena | 36.2 | mm |
| A1 | Debllina oboda prirubnice | 3.5 | mm |
| A2 | Širina kućišta | 11 | mm |
| J | Prečnik podeonog kruga | 119 | mm |
| N | Mera kvadratnog otvora | 13.5 | mm |
| Fr | Radijalno opterećenje | 7.5 | kN |
| Fa | Aksijalno opterećenje | 3.7 | kN |
| kg | Masa | 1.3 | kg |
| Cdyn | Dinamička nosivost | 30.7 | kN |
| Co | Statička nosivost | 19 | kN |
| Pu | Granična zamorna nisivost | 0.8 | kN |

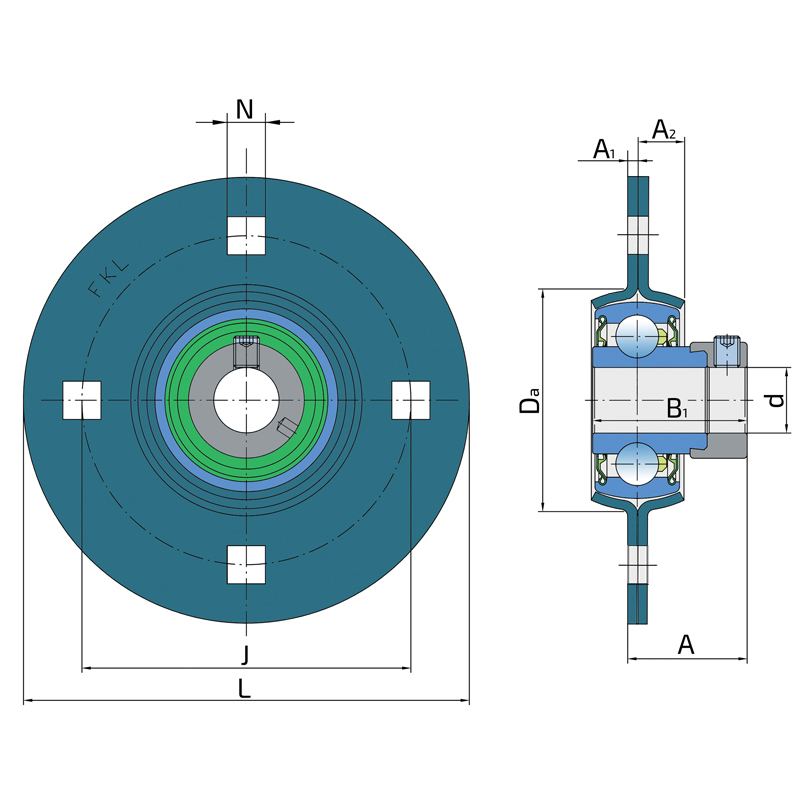

Tehnički Crtež
Zaptivanje
S ZAPTIVKA / S ZAPTIVKA (2S)
Jednostruko zaptivanje sa lavirintom između limenog dela i gumene usne koja vrši kontaktno zaptivanje. Trenje i broj obrtaja su isti kao kod RS zaptivanja, ali obezbeđuje značajno bolju zaštitu od tvrdih čestica nečistoće. Predstavlja veoma dobar način zaptivanja: limeni deo štiti zaptivku od zemlje, prašine i tvrdih čestica, praveći u isto vreme lavirint sa gumenim delom. Gumeni deo obezbeđuje kontaktno zaptivanje koje sprečava prodiranje sitnih čestica, vode, vlage, pare itd.Pogodno je za korišćenje u normalnim uslovima zbog prisustva različitih mateirijala. Koristi se kod Z ležajeva (standardno) i kod radijalnih ležajeva.
Crtež Zaptivanja
