Y LEŽAJNE JEDINICE
LEG 205 2T

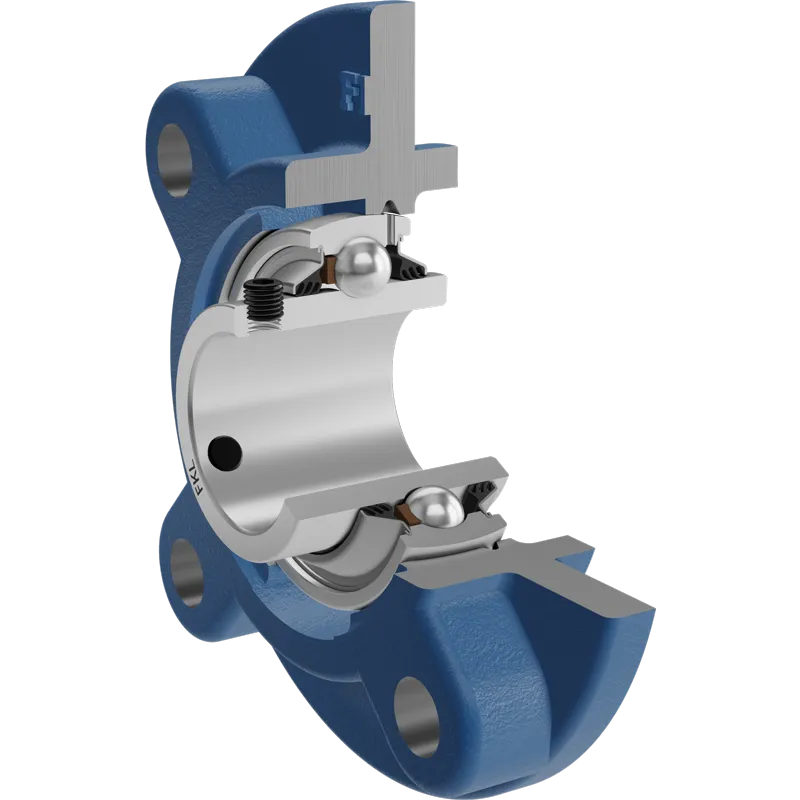

Y-ležajna jedinica – okruglo kućište od sivog liva tip „G“
3D model
| d | Unutrašnji prečnik ležaja | 25 | mm |
| Da | Prečnik centraža | 70 | mm |
| L | Ukupna širina | 115 | mm |
| A | Rastojanje između čela prirubnice i čela unutrašnjeg prstena | 29.5 | mm |
| A1 | Ukupna širina kućišta | 27 | mm |
| A2 | Debljina oboda prirubnice | 7 | mm |
| A3 | Visina ispusta za centriranje | 6 | mm |
| J | Prečnik podeonog kruga | 90 | mm |
| J1 | Rastojanje između rupa | 63.6 | mm |
| N | Prečnik otvora za ugradnju | 12 | mm |
| kg | Masa | 0.98 | kg |
| Cdyn | Dinamička nosivost | 14 | kN |
| Co | Statička nosivost | 7.8 | kN |
| Pu | Granična zamorna nisivost | 0.335 | kN |
Tehnički Crtež
Zaptivanje
T ZAPTIVKA / T ZAPTIVKA (2T)
Trousna zaptivka na obe strane ležaja pruža jednaku zaštitu od nečistoća. Preporučuje se za primenu u uslovima gde je mogućnost prodora nečistoće jednaka sa obe strane.
Crtež Zaptivanja
