Y LEŽAJNE JEDINICE

LEN 206 2F

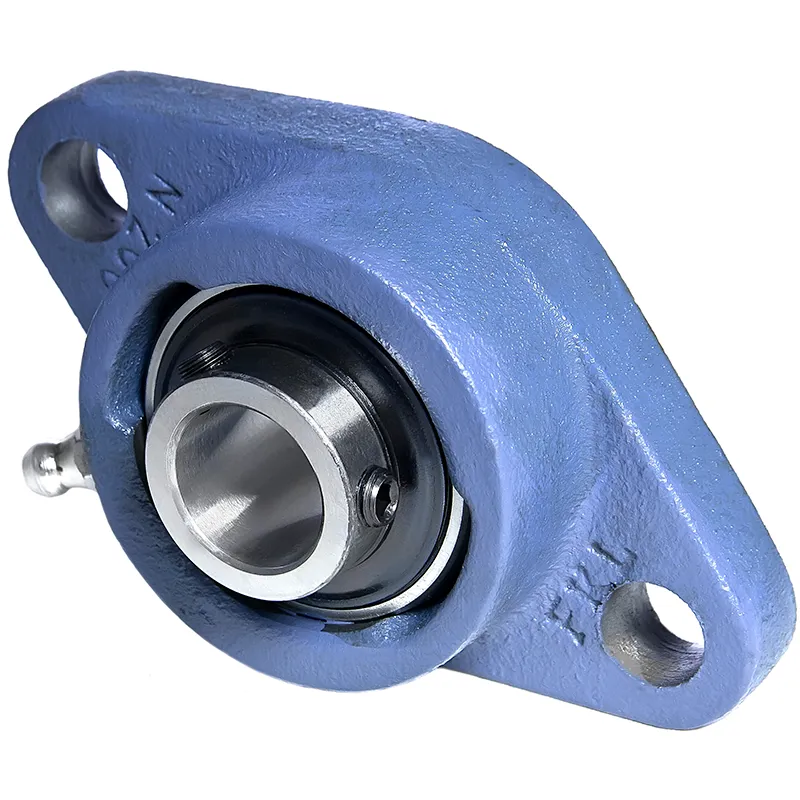

Y-ležajna jedinica – ovalno kućište od sivog liva tip „N“

3D model

Tehničke Specifikacije
d	Unutrašnji prečnik ležaja	30	mm
L	Ukupna širina	80	mm
A	Rastojenje između čela prirubnice i čela unutrašnjeg prstena	40.2	mm
A1	Ukupna širina kućišta	30.5	mm
A2	Debllina oboda prirubnice	14	mm
H	Širina kućišts	148	mm
J	Prečnik podeonog kruga	117	mm
N	Prečnik otvora za ugradnju	16	mm
kg	Masa	0.9	kg
Cdyn	Dinamička nosivost	19.5	kN
Co	Statička nosivost	11.2	kN
Pu	Granična zamorna nisivost	0.475	kN

Tehnički Crtež

Zaptivanje

F ZAPTIVKA / F ZAPTIVKA (2F)

Dvostruko zaptivanje, zaštitni poklopac smešten na unutrašnjem prstenu štiti od tvrdih čestica nečistoće praveći lavirint sa limenim delom zaptivke; zatim S zaptivka, sa lavirintom između limenog dela i gumene usne koja vrši kontaktno zaptivanje. Trenje i brojevi obrtaja su isti kao od S zapivke, ali nudi mnogo bolju zaštitu od od tvrdih čestica. Predstavlja veoma dobar sistem zaptivanja, limeni deo štiti zptivku od zemlje, prašine i tvrdih čestica, u isto vreme praveći lavirint sa gumenim delom. Gumena usna obezbeđuje kontaktno zaptivanje koje štiti ležaj od prodora sitnijih čestica, vode, vlage, pare i sl. Pogodno za teže uslove radazbog bolje zaštite od stranih uticaja. U primeni kod Y ležajeva (standardno).

Crtež Zaptivanja
