Y LEŽAJNE JEDINICE

LEN 205-100 2F

Y-ležajna jedinica – ovalno kućište od sivog liva tip „N“

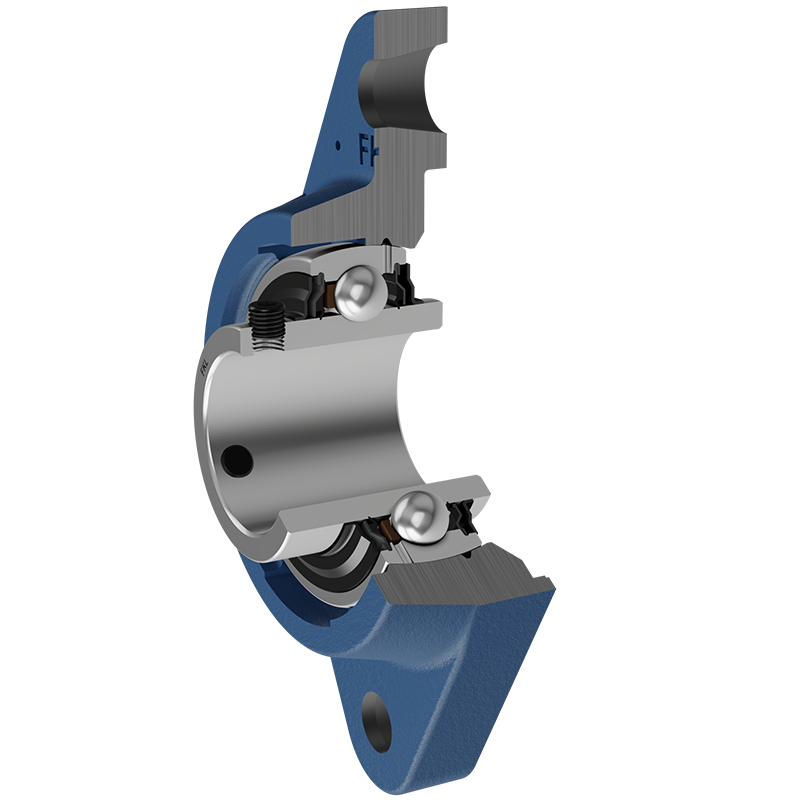

3D model

Tehničke Specifikacije
d	Unutrašnji prečnik ležaja	25.4	mm
d	Unutrašnji prečnik ležaja	1''	inch
L	Ukupna širina	68	mm
A	Rastojanje između čela prirubnice i čela unutrašnjeg prstena	35.8	mm
A1	Ukupna širina kućišta	27	mm
A2	Debljina oboda prirubnice	14	mm
H	Visina kućišta	130	mm
J	Rastojanje između rupa	99	mm
N	Prečnik otvora za ugradnju	16	mm
B	Širina unutrašnjeg prstena	34.1	mm
s1	Rastojanje od čela prstena sa pritezne strane do staze kotrljanja	19.8	mm
kg	Masa	0.61	kg
Cdyn	Dinamička nosivost	14	kN
Co	Statička nosivost	7.8	kN
Pu	Granična zamorna nisivost	0.328	kN

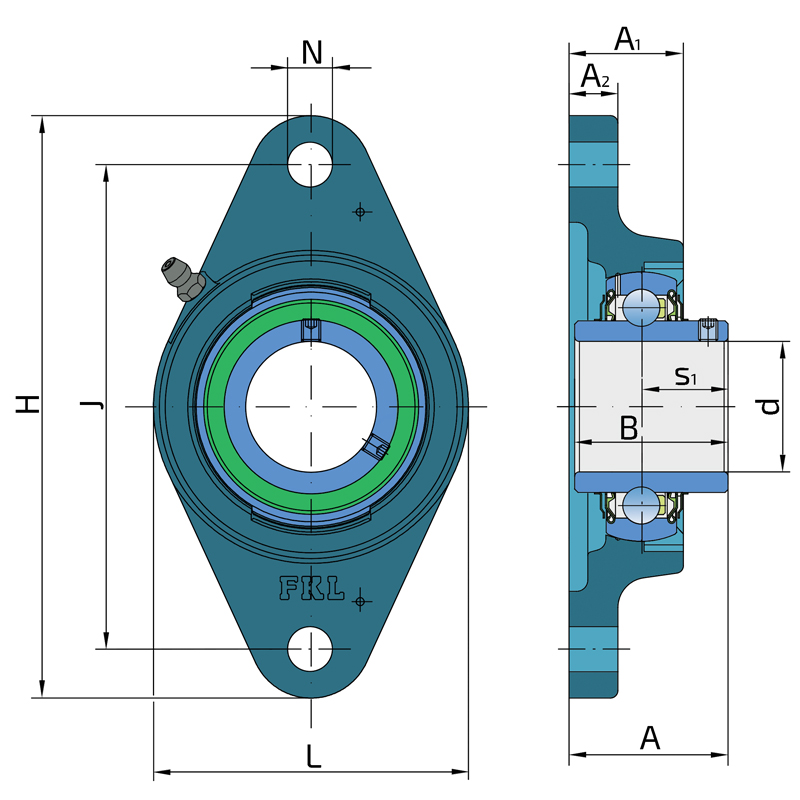

Tehnički Crtež

Zaptivanje

F ZAPTIVKA / F ZAPTIVKA (2F)

Dvostruko zaptivanje, zaštitni poklopac smešten na unutrašnjem prstenu štiti od tvrdih čestica nečistoće praveći lavirint sa limenim delom zaptivke; zatim S zaptivka, sa lavirintom između limenog dela i gumene usne koja vrši kontaktno zaptivanje. Trenje i brojevi obrtaja su isti kao od S zapivke, ali nudi mnogo bolju zaštitu od od tvrdih čestica. Predstavlja veoma dobar sistem zaptivanja, limeni deo štiti zptivku od zemlje, prašine i tvrdih čestica, u isto vreme praveći lavirint sa gumenim delom. Gumena usna obezbeđuje kontaktno zaptivanje koje štiti ležaj od prodora sitnijih čestica, vode, vlage, pare i sl. Pogodno za teže uslove radazbog bolje zaštite od stranih uticaja. U primeni kod Y ležajeva (standardno).

Crtež Zaptivanja
