Y LEŽAJNE JEDINICE

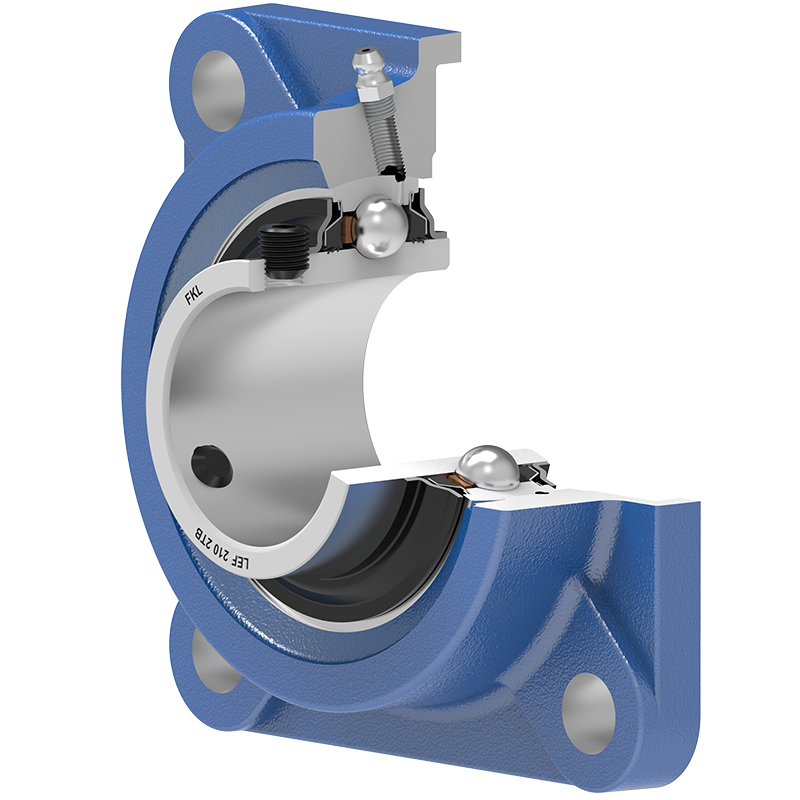

LEF 210 2TB

Y-ležajna jedinica – četvrtasto kućište od sivog liva tip „F“

3D model

Tehničke Specifikacije
d	Unutrašnji prečnik ležaja	50	mm
d1	Spoljni prečnik unutrašnjeg prstena	62.5	mm
L	Unupna dužina	143	mm
J	Rastojanje između rupa	111	mm
N	Prečnik otvora za ugradnju	16	mm
A	Ukupna širina	54.6	mm
A1	Ukupna širina kućišta	40	mm
A2	Debljina oboda prirubnice	11	mm
B	Širina unutrašnjeg prstena	51.6	mm
kg	Masa	2.6	kg
Cdyn	Dinamička nosivost	35.1	kN
Co	Statička nosivost	23.2	kN
Pu	Granična zamorna nisivost	0.974	kN

Tehnički Crtež

Zaptivanje

PB ZAPTIVKA / PB ZAPTIVKA (2PB)

Petousno zaptivanje sa metalnim poklopcem na obe strane ležaja obezbeđuje jednaku zaštitu od prodora nečistoća. Petousna zaptivka pruža visok stepen zaštite ležaja od prodora nečistoća, ujedno dozvoljavajući dvostruko veći broj obrtaja zahvaljujući posebnoj konstrukciji zaptivke. Metalni poklopac štiti zaptivku od mehaničkih oštećenja.

Crtež Zaptivanja
