AGRO POINT GLAVČINE
IL25-100/6T-M14x1.5
Rešenje ležaja za sejačice, Integrisana prirubnica
Application: Sejačica

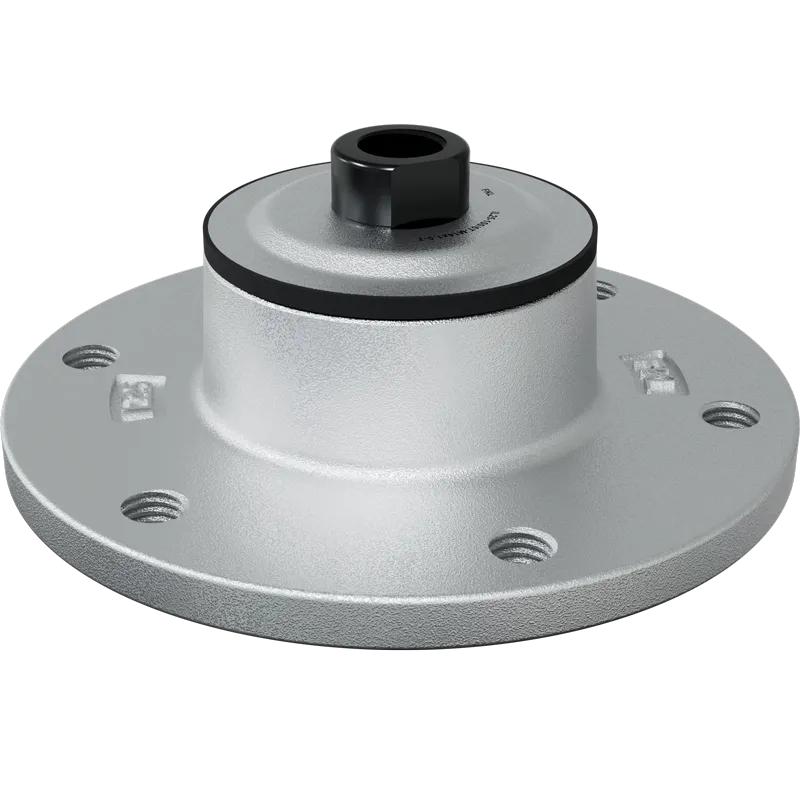

3D model
| J | Prečnik podeonog kruga | 100 | mm |
| D | Spoljni prečnik ležaja | 120 | mm |
| H/T | Otvor/Navoj | 6xM10 | mm |
| d | Prečnik osovine | 20 | mm |
| C | Visina zaravnjenja D otvoda | 18.5 | mm |
| G | Unutrašnji navoj | M14x1.5 | mm |
| L | Ukupna dužina | 47 | mm |
| L1 | Ukupna širina prirubnica | 38 | mm |
| E | Dužina D otvora | 9 | mm |
| F | Dužina navoja | 20 | mm |
| kg | Masa | 1.09 | kg |
| Cdyn | Dinamička nosivost | 32 | kN |
| Co | Statička nosivost | 22 | kN |
| Pu | Granična zamorna nisivost | 0.924 | kN |

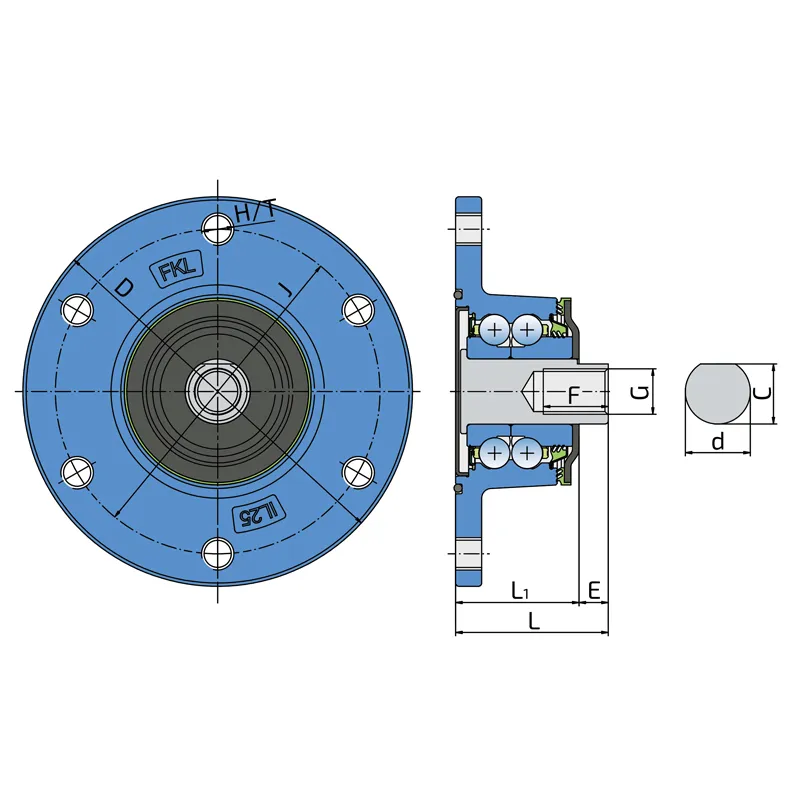

Tehnički Crtež
Zaptivanje
O-RING PRSTEN + LIMENI POKLOPAC +RS ZAPTIVKA / DUPLA T ZAPTIVKA + ČELIČNI POKLOPAC
O-ring prsten, limeni poklopac i RS zaptivka sa bazne strane i trousna zaptivka, ojačana sa čeonom trousnom zaptivkom i čeličnim poklopcem sa čeone strane koja je izložena nečistoćama.
O-ring prsten, limeni poklopac i RS zaptivka zajedno sa diskom eliminišu mogućnost prodora nečistoće sa bazne strane.
Trousna zaptivka u kombinaciji sa čeonom trousnom zaptivkom pruža bolju zaštitu od prodora nečistoća i produžava radni vek ležaja. Čelični poklopac čeone trousne zaptivke takođe štiti unutrašnju trousnu zaptivku od mehaničkih oštećenja The 3-lip seal in combination with the frontal 3-lip seal provides better protection of contamination and extend the bearing life. The Metal protective cover of the frontal 3-lip seal also protect the inner 3-lip seal from mechanical damages.

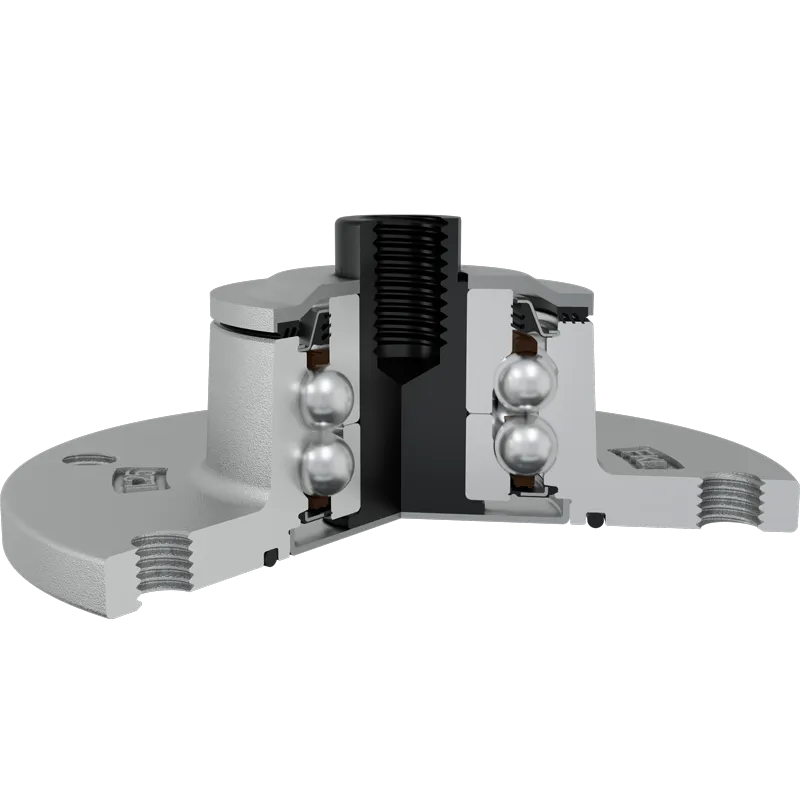

Crtež Zaptivanja
