AGRO POINT GLAVČINE

IL25-85/4T-M16-T

Rešenje ležaja za sejačice, Integrisana prirubnica

3D model

Tehničke Specifikacije
JPrečnik podeonog kruga85mm
DSpoljni prečnik ležaja100mm
H/TOtvor/Navoj4xM8mm
dUnutrašnji prečnik ležaja20mm
CVisina zaravnjenja D otvoda18.5mm
MSpoljni navojM16mm
LUkupna dužina73mm
L1Ukupna širina prirubnica38mm
EDužina D otvora11mm
FDužina navoja24mm
kgMasa0.944kg
CdynDinamička nosivost32kN
CoStatička nosivost22kN
PuGranična zamorna nisivost0.92kN

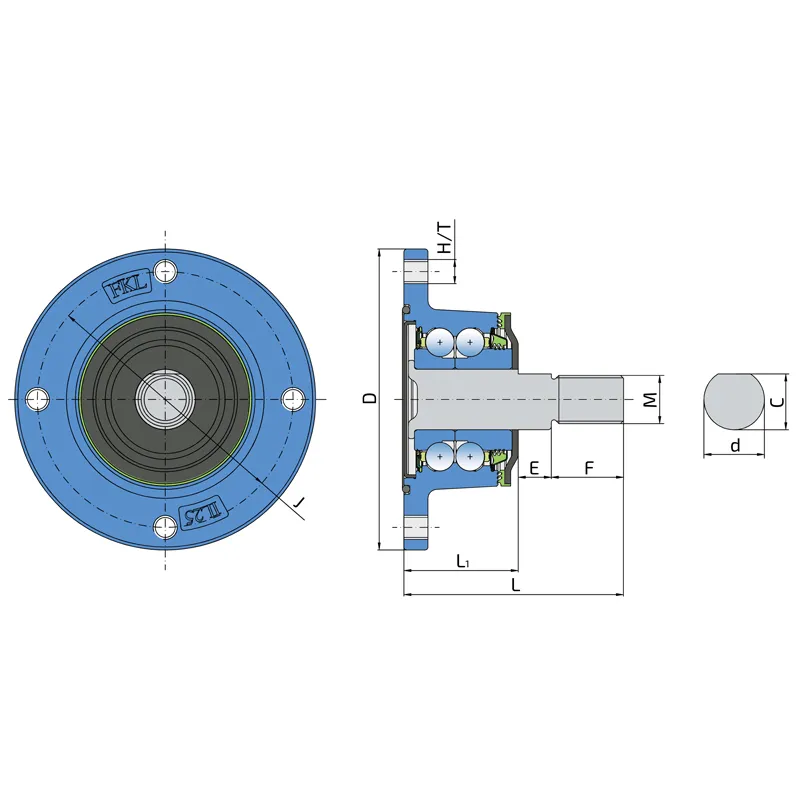

Tehnički Crtež

Zaptivanje

O-RING PRSTEN + LIMENI POKLOPAC +RS ZAPTIVKA / DUPLA T ZAPTIVKA + ČELIČNI POKLOPAC

O-ring prsten, limeni poklopac i RS zaptivka sa bazne strane i trousna zaptivka, ojačana sa čeonom trousnom zaptivkom i čeličnim poklopcem sa čeone strane koja je izložena nečistoćama.

O-ring prsten, limeni poklopac i RS zaptivka zajedno sa diskom eliminišu mogućnost prodora nečistoće sa bazne strane.

Trousna zaptivka u kombinaciji sa čeonom trousnom zaptivkom pruža bolju zaštitu od prodora nečistoća i produžava radni vek ležaja. Čelični poklopac čeone trousne zaptivke takođe štiti unutrašnju trousnu zaptivku od mehaničkih oštećenja The 3-lip seal in combination with the frontal 3-lip seal provides better protection of contamination and extend the bearing life. The Metal protective cover of the frontal 3-lip seal also protect the inner 3-lip seal from mechanical damages.

Crtež Zaptivanja

IL25-85/4T-M16-T

×

IL25-85/4T-M16-T

×

Zaptivanje:

O-ring prsten, limeni poklopac i RS zaptivka sa bazne strane i trousna zaptivka, ojačana sa čeonom trousnom zaptivkom i čeličnim poklopcem sa čeone strane koja je izložena nečistoćama.

IL25-85/4T-M16-T

×
