Y LEŽAJNE JEDINICE

LES 207-104.2F.Zn1

Y-ležajna jedinica – pocinkovano kućište „S“

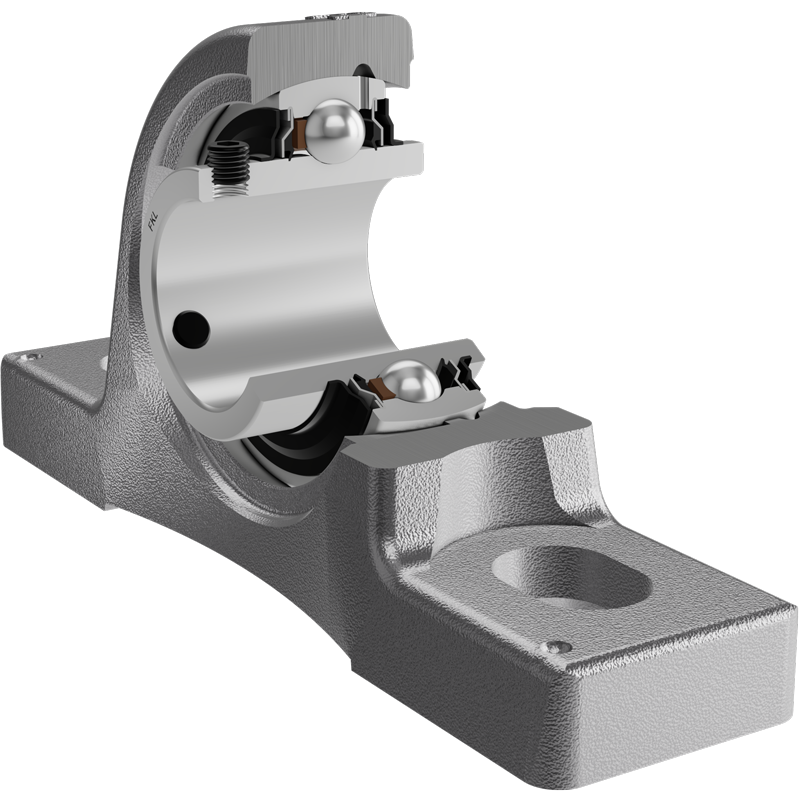

3D model

Tehničke Specifikacije
d	Unutrašnji prečnik ležaja	31.75	mm
d	Unutrašnji prečnik ležaja	1 1/4"	inch
A	Širina kontaktne površine kućista	46	mm
A1	Širina gornjeg dela kucista	28	mm
H	Visina kućišta	92.1	mm
H1	Rastojanje između priključne površine i ose ležaja	47.6	mm
H2	Debllina stope kućišta	17	mm
Jmin	Minimalni rastojanje između rupa	122	mm
Jmax	Maksimalno rastojanje između rupa	136	mm
N	Prečnik otvora za ugradnju	17	mm
N1	Dužina otvora za ugradnju	24	mm
s1	Rastojanje od čela prstena sa pritezne strane do staze kotrljanja	25.4	mm
B	Širina unutrašnjeg prstena	42.9	mm
kg	Masa	1.6	kg
Cdyn	Dinamička nosivost	25.5	kN
Co	Statička nosivost	15.3	kN
Pu	Granična zamorna nisivost	0.643	kN

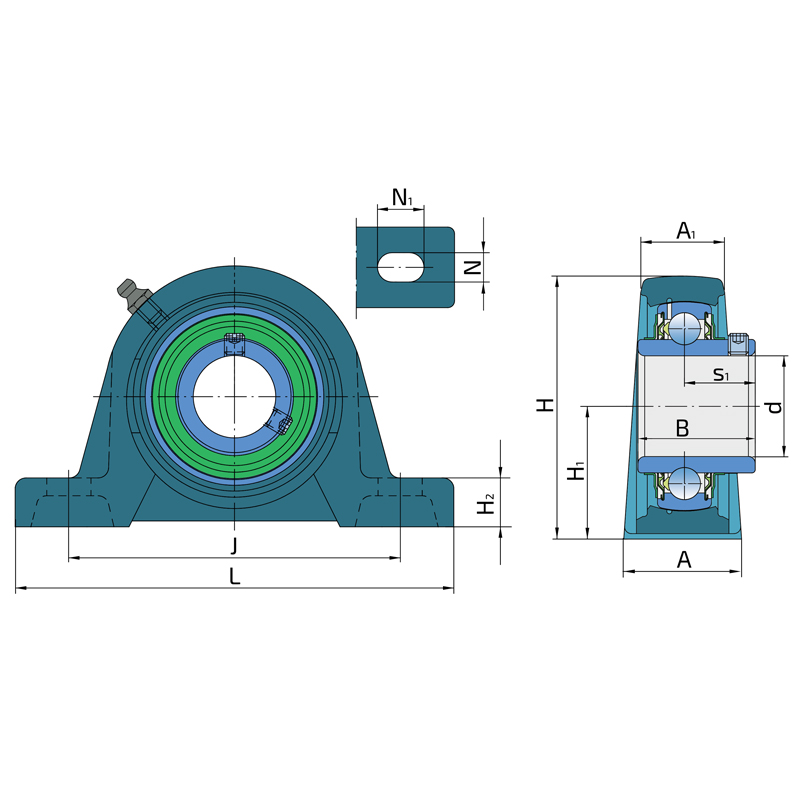

Tehnički Crtež

Zaptivanje

F ZAPTIVKA / F ZAPTIVKA (2F)

Dvostruko zaptivanje, zaštitni poklopac smešten na unutrašnjem prstenu štiti od tvrdih čestica nečistoće praveći lavirint sa limenim delom zaptivke; zatim S zaptivka, sa lavirintom između limenog dela i gumene usne koja vrši kontaktno zaptivanje. Trenje i brojevi obrtaja su isti kao od S zapivke, ali nudi mnogo bolju zaštitu od od tvrdih čestica. Predstavlja veoma dobar sistem zaptivanja, limeni deo štiti zptivku od zemlje, prašine i tvrdih čestica, u isto vreme praveći lavirint sa gumenim delom. Gumena usna obezbeđuje kontaktno zaptivanje koje štiti ležaj od prodora sitnijih čestica, vode, vlage, pare i sl. Pogodno za teže uslove radazbog bolje zaštite od stranih uticaja. U primeni kod Y ležajeva (standardno).

Crtež Zaptivanja
