Y LEŽAJEVI

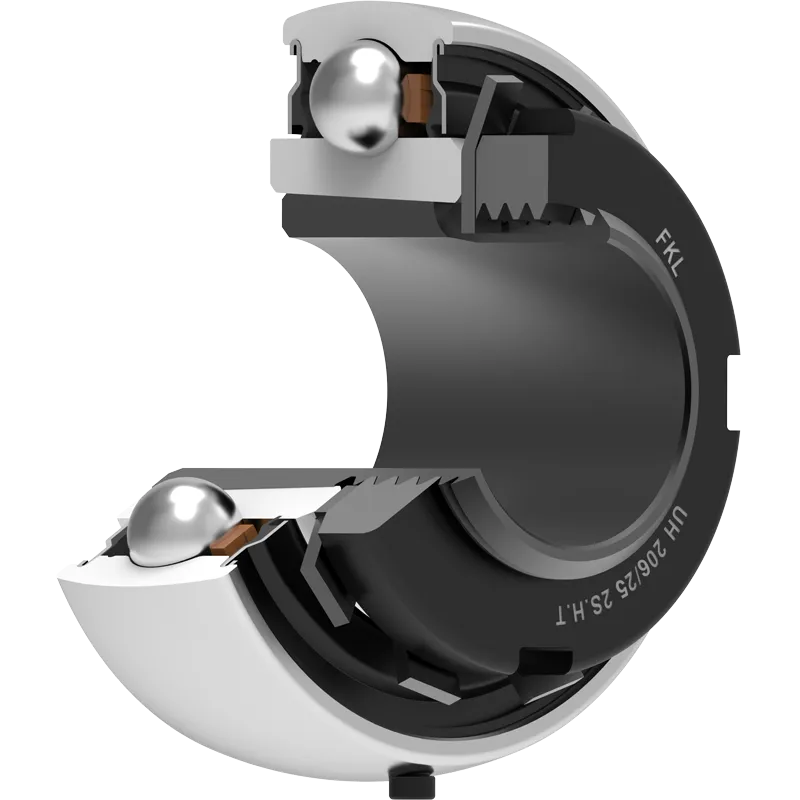

UH 206/25 2S.H.T

Y-kuglični ležajevi sa priteznom čaurom

Application: Kombajn

3D model

Tehničke Specifikacije
dUnutrašnji prečnik ležaja25mm
DSpoljni prečnik ležaja62mm
WSpoljni prečnik KM navrtke45mm
D2Spoljni prečnik MB podloške49mm
BŠirina unutrašnjeg prstena20mm
B1Širina sedla za pritezanje32mm
C Širina spoljnog prstena18mm
LŠirina KM navrtke7mm
E1Rastojanje od staze kotrljanja do zaustavne čivije5mm
MNa voj sedla za pritezanje30x1.5mm
PPrečnik zaustavne čivije3mm
P1Visina zaustavne čivije2mm
kgMasa0.34kg
CdynDinamička nosivost19.5kN
CoStatička nosivost11.2kN
PuGranična zamorna nisivost0.475kN

Tehnički Crtež

Zaptivanje

S ZAPTIVKA / S ZAPTIVKA (2S)

Jednostruko zaptivanje sa lavirintom između limenog dela i gumene usne koja vrši kontaktno zaptivanje. Trenje i broj obrtaja su isti kao kod RS zaptivanja, ali obezbeđuje značajno bolju zaštitu od tvrdih čestica nečistoće. Predstavlja veoma dobar način zaptivanja: limeni deo štiti zaptivku od zemlje, prašine i tvrdih čestica, praveći u isto vreme lavirint sa gumenim delom. Gumeni deo obezbeđuje kontaktno zaptivanje koje sprečava prodiranje sitnih čestica, vode, vlage, pare itd.Pogodno je za korišćenje u normalnim uslovima zbog prisustva različitih mateirijala. Koristi se kod Z ležajeva (standardno) i kod radijalnih ležajeva.

Crtež Zaptivanja

UH 206/25 2S.H.T

×

UH 206/25 2S.H.T

×

Zaptivanje:

Jednostruko zaptivanje sa lavirintom između limenog dela i gumene usne koja vrši kontaktno zaptivanje.

UH 206/25 2S.H.T

×
