AGRO POINT GLAVČINE

IL20-75/4H-M20x1.5-T-44

Rešenje ležaja za sejačice, Integrisana prirubnica

Application: Sejačica

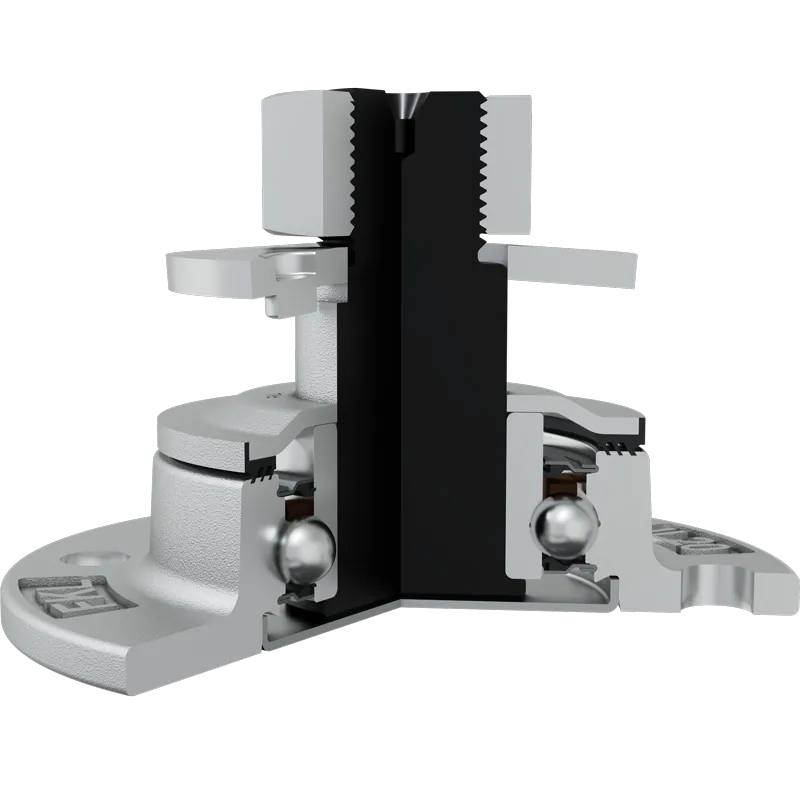

3D model

Tehničke Specifikacije
J	Prečnik podeonog kruga	75	mm
D	Spoljni prečnik ležaja	94	mm
H/T	Otvor/Navoj	4x8.5	mm
d	Unutrašnji prečnik ležaja	25	mm
C	Visina zaravnjenja D otvoda	23	mm
M	Spoljni navoj	M20x1.5	mm
L	Ukupna dužina	61	mm
L1	Ukupna širina prirubnica	26	mm
F	Dužina navoja	20	mm
E	Dužina D otvora	15	mm
kg	Masa	0.77	kg
Cdyn	Dinamička nosivost	22	kN
Co	Statička nosivost	15.2	kN
Pu	Granična zamorna nisivost	0.64	kN

Tehnički Crtež

Zaptivanje

LIMENI POKLOPAC + S ZAPTIVKA / S ZAPTIVKA + T ZAPTIVKA + ČELIČNI POKLOPAC

Limeni poklopac i S zaptivka sa bazne strane i S zaptivka ojačana čeonom trousnom zaptivkom i čeličnim poklopcem sa čeone strane koja je izložena nečistoćama.

Limeni poklopac i S zaptivka zajedno sa diskom smanjuju mogućnost prodora nečistoće sa bazne strane u ležaj.

S zaptivka u kombinaciji sa čeonom trousnom zaptivkom pruža bolju zaštitu od prodora nečistoće i produžava radni vek ležaja. Čelični poklopac štiti trousnu zaptivku do mehaničkih oštećenja.

Crtež Zaptivanja
