Y LEŽAJEVI

LY 211-200 TDT

Y-kuglični ležajevi sa ekscentrom za pritezanje

3D model

Tehničke Specifikacije
d	Unutrašnji prečnik ležaja	50.8	mm
D	Spoljni prečnik ležaja	100	mm
B	Širina unutrašnjeg prstena	55.6	mm
C	Širina spoljnog prstena	25	mm
s	Rastojane od čela unutrašnjeg prstena do staze kotrljanja	27.8	mm
d1	Spoljni prečnik unutrašnjeg prstena	69.06	mm
E	Rastojanje od staze kotrljanja do otvora za podmazivanje	7	mm
Gs	Vijak za pritezanje	3/8-24 UNF	inch
sw	Veličina šestougaonika vijka za pritezanje	4.763	mm
sw	Veličina šestougaonika vijka za pritezanje	3/16	inch
r1,2	Mera obaranja ivice na unutrašnjem prstenu	1	mm
r3,4	Mera obaranja ivice na spoljnom prstenu	1.5	mm
B1	Širina unutrašnjeg prstena zajedno sa ekscentar prstenom	71.45	mm
d2	Spoljni prečnik ekscentar prstena	74.5	mm
B2	Širina ekscentar prstena	20.6	mm
kg	Masa	1.5	kg
Cdyn	Dinamička nosivost	43.6	kN
Co	Statička nosivost	29	kN
Pu	Granična zamorna nisivost	1.22	kN

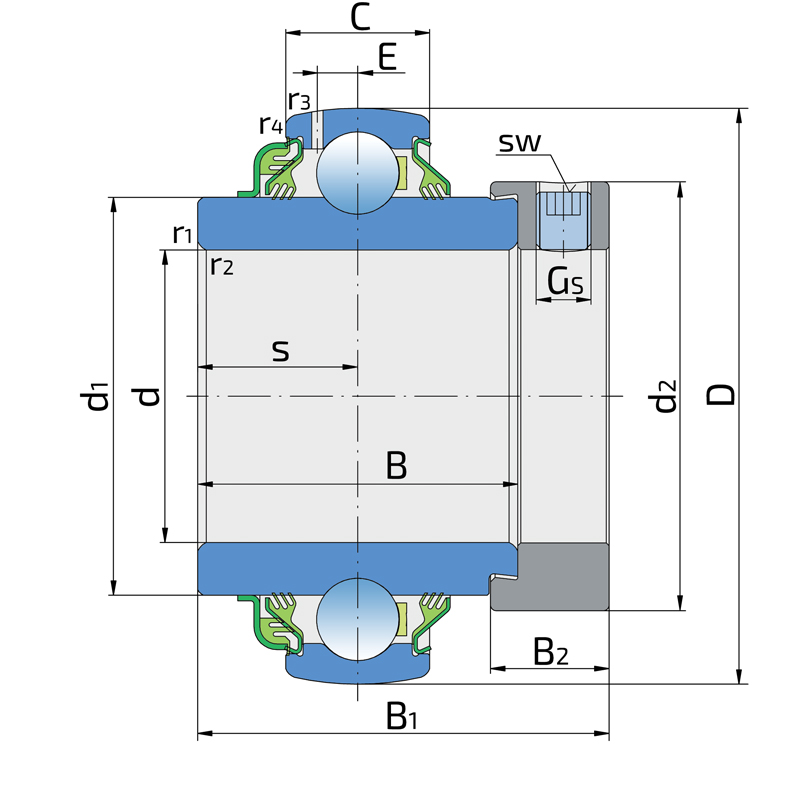

Tehnički Crtež

Zaptivanje

DUPLA T ZAPTIVKA / T ZAPTIVKA

Trosuna zaptivka sa bazne strane i dupla trousna zaptivka sa čeone strane koja je izložena nečistoćama.

Dupla trousna zaptivka sa čeone strane štiti ležaj od prodora nečistoća. Spoljašnja trousna zaptivka, sa dodatnim zaptivanjem, štiti unutrašnu zaptivku od mehaničkih oštećenja.

Crtež Zaptivanja
