Y LEŽAJEVI

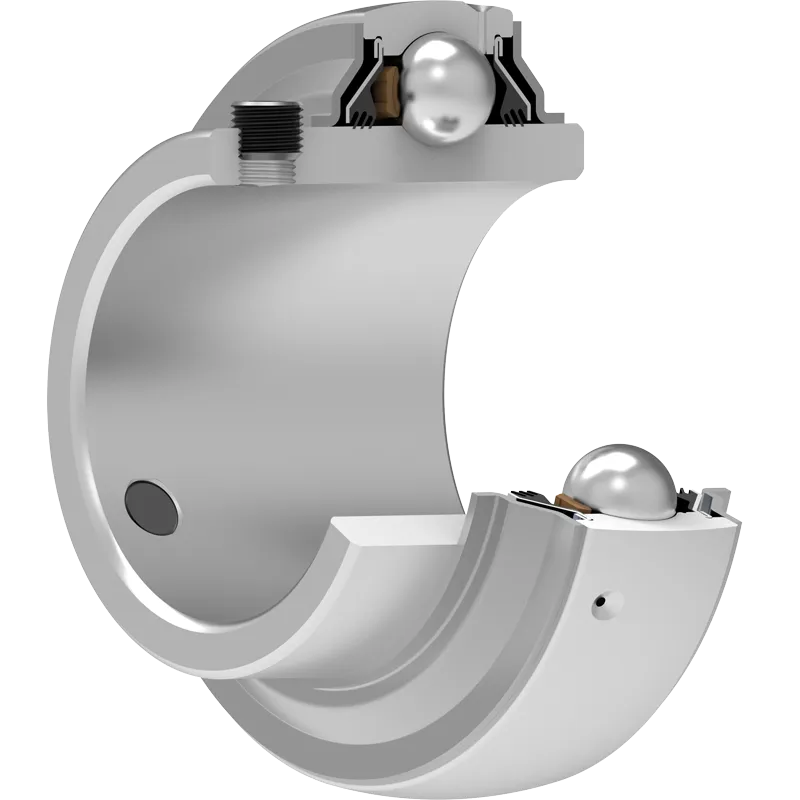

LE 212 2TB
Y-kuglični ležajevi sa vijcima za pritezanje
3D model
| d | Unutrašnji prečnik ležaja | 60 | mm |
| D | Spoljni prečnik ležaja | 110 | mm |
| B | Širina unutrašnjeg prstena | 65.1 | mm |
| C | Širina spoljnog prstena | 26 | mm |
| s | Rastojane od čela unutrašnjeg prstena do staze kotrljanja | 26 | mm |
| d1 | Spoljni prečnik unutrašnjeg prstena | 75.5 | mm |
| E | Rastojanje od staze kotrljanja do otvora za podmazivanje | 7.7 | mm |
| Gs | Vijak za pritezanje | M10x1 | mm |
| sw | Veličina šestougaonika vijka za pritezanje | 5 | mm |
| r1,2 | Mera obaranja ivice na unutrašnjem prstenu | 1.5 | mm |
| r3,4 | Mera obaranja ivice na spoljnom prstenu | 2 | mm |
| Cdyn | Dinamička nosivost | 52.7 | kN |
| Co | Statička nosivost | 36 | kN |
| Pu | Granična zamorna nisivost | 1.53 | kN |
| kg | Masa | 1.3 | kg |
Tehnički Crtež
Zaptivanje
METALNI POKLOPAC + T ZAPTIVKA / T ZAPTIVKA + METALNI POKLOPAC
Trousna zaptivka sa metalnim poklopcem sa obe strane ležaja obezbeđuje jednaku zaštitu od nečistoća. Metalni poklopac štiti zaptivku od mehaničkih oštećenja.
Crtež Zaptivanja
