Y LEŽAJEVI

LE 209 2T

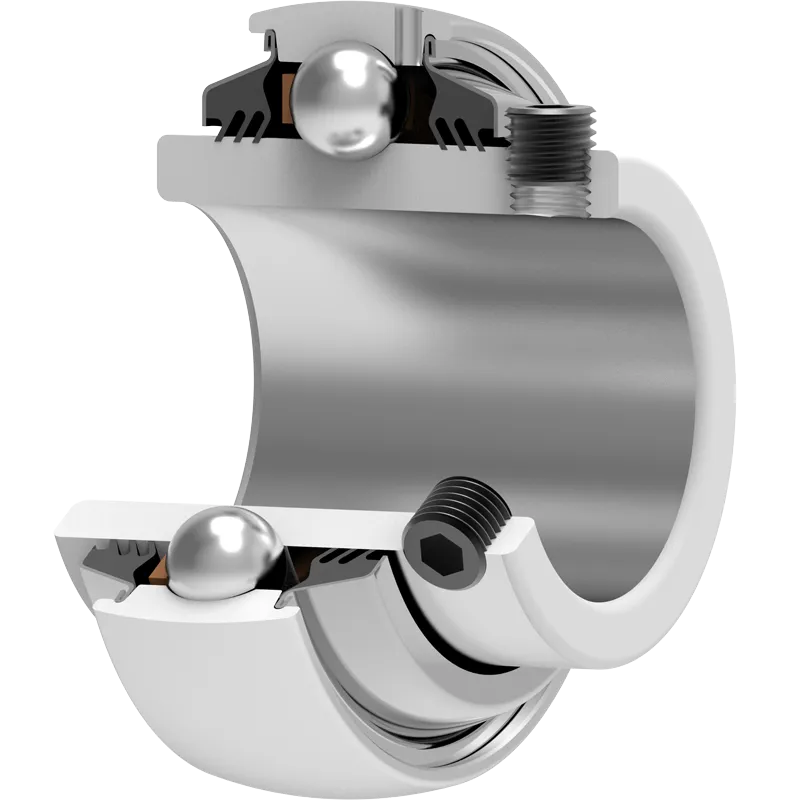

Y-kuglični ležajevi sa vijcima za pritezanje

3D model

Tehničke Specifikacije
d	Unutrašnji prečnik ležaja	45	mm
D	Spoljni prečnik ležaja	85	mm
B	Širina unutrašnjeg prstena	49.2	mm
C	Širina spoljnog prstena	22	mm
s	Rastojane od čela unutrašnjeg prstena do staze kotrljanja	19	mm
d1	Spoljni prečnik unutrašnjeg prstena	56.6	mm
E	Rastojanje od staze kotrljanja do otvora za podmazivanje	6.1	mm
Gs	Vijak za pritezanje	M8x1	mm
sw	Veličina šestougaonika vijka za pritezanje	4	mm
r1,2	Mera obaranja ivice na unutrašnjem prstenu	1	mm
r3,4	Mera obaranja ivice na spoljnom prstenu	1.5	mm
Cdyn	Dinamička nosivost	33.2	kN
Co	Statička nosivost	21.6	kN
Pu	Granična zamorna nisivost	0.915	kN
kg	Masa	0.6	kg

Tehnički Crtež

Zaptivanje

T ZAPTIVKA / T ZAPTIVKA (2T)

Trousna zaptivka na obe strane ležaja pruža jednaku zaštitu od nečistoća. Preporučuje se za primenu u uslovima gde je mogućnost prodora nečistoće jednaka sa obe strane.

Crtež Zaptivanja
