UNIVERZALNO REŠENJE

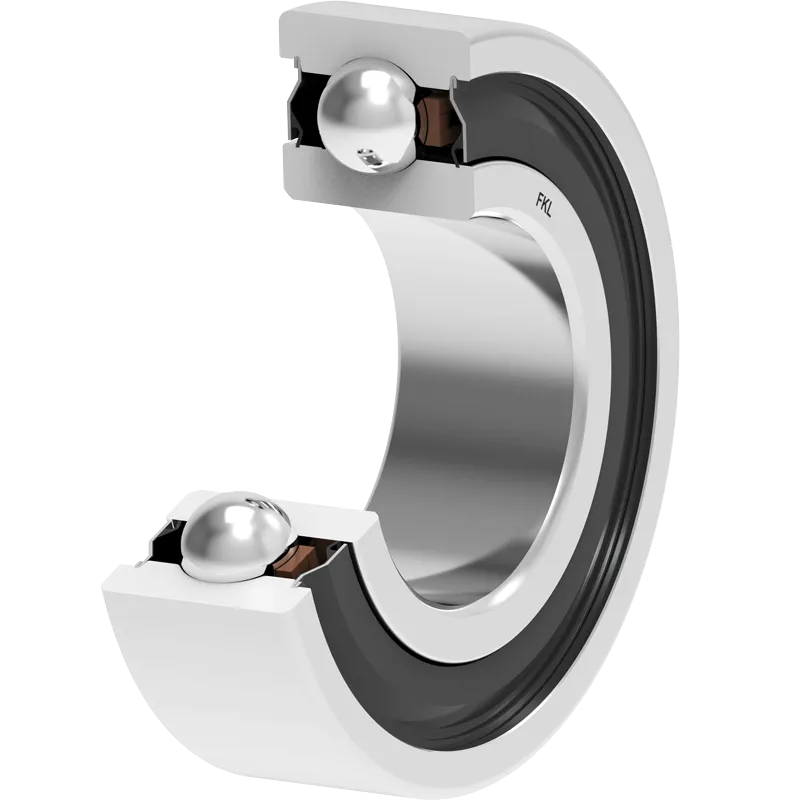

6308 2S

Kuglični ležaj

Application: Univerzalno rešenje

3D model

Tehničke Specifikacije
d	Unutrašnji prečnik ležaja	40	mm
D	Spoljni prečnik ležaja	90	mm
C	Širina spoljnog prstena	23	mm
d1	Spoljni prečnik unutrašnjeg prstena	56.1	mm
kg	Masa	0.67	kg
Cdyn	Dinamička nosivost	41	kN
Co	Statička nosivost	24	kN
Pu	Granična zamorna nisivost	1.008	kN

Tehnički Crtež

Zaptivanje

S ZAPTIVKA / S ZAPTIVKA (2S)

Jednostruko zaptivanje sa lavirintom između limenog dela i gumene usne koja vrši kontaktno zaptivanje. Trenje i broj obrtaja su isti kao kod RS zaptivanja, ali obezbeđuje značajno bolju zaštitu od tvrdih čestica nečistoće. Predstavlja veoma dobar način zaptivanja: limeni deo štiti zaptivku od zemlje, prašine i tvrdih čestica, praveći u isto vreme lavirint sa gumenim delom. Gumeni deo obezbeđuje kontaktno zaptivanje koje sprečava prodiranje sitnih čestica, vode, vlage, pare itd.Pogodno je za korišćenje u normalnim uslovima zbog prisustva različitih mateirijala. Koristi se kod Z ležajeva (standardno) i kod radijalnih ležajeva.

Crtež Zaptivanja
