UNIVERZALNO REŠENJE

6216 2S

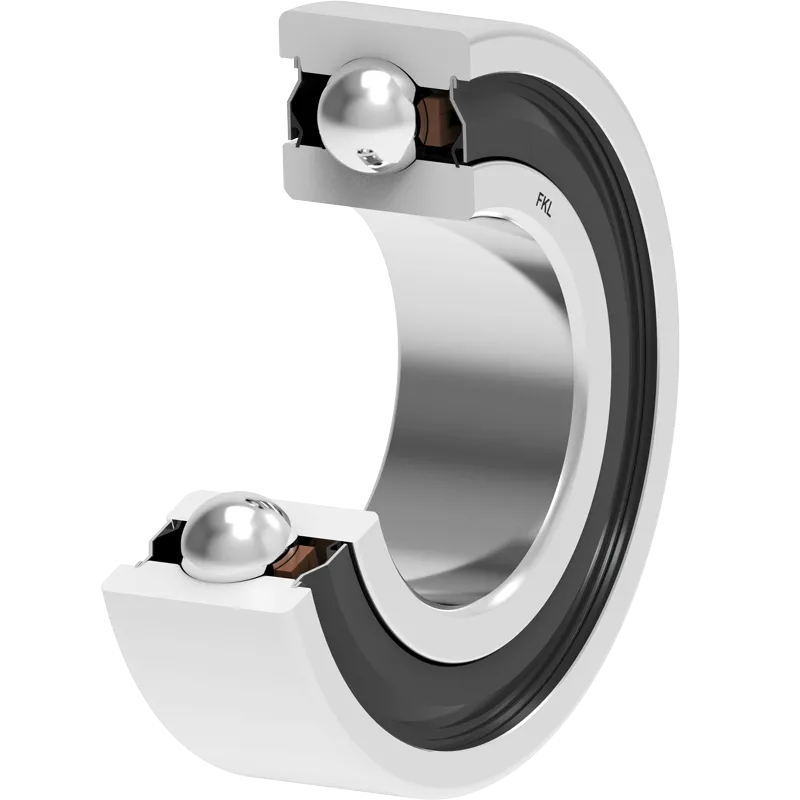

Kuglični ležaj

Application: Univerzalno rešenje

3D model

Tehničke Specifikacije
d	Unutrašnji prečnik ležaja	80	mm
D	Spoljni prečnik ležaja	140	mm
C	Širina spoljnog prstena	26	mm
d1	Spoljni prečnik unutrašnjeg prstena	97.4	mm
kg	Masa	1.4	kg
Cdyn	Dinamička nosivost	72	kN
Co	Statička nosivost	54	kN
Pu	Granična zamorna nisivost	2.268	kN

Tehnički Crtež

Zaptivanje

S ZAPTIVKA / S ZAPTIVKA (2S)

Jednostruko zaptivanje sa lavirintom između limenog dela i gumene usne koja vrši kontaktno zaptivanje. Trenje i broj obrtaja su isti kao kod RS zaptivanja, ali obezbeđuje značajno bolju zaštitu od tvrdih čestica nečistoće. Predstavlja veoma dobar način zaptivanja: limeni deo štiti zaptivku od zemlje, prašine i tvrdih čestica, praveći u isto vreme lavirint sa gumenim delom. Gumeni deo obezbeđuje kontaktno zaptivanje koje sprečava prodiranje sitnih čestica, vode, vlage, pare itd.Pogodno je za korišćenje u normalnim uslovima zbog prisustva različitih mateirijala. Koristi se kod Z ležajeva (standardno) i kod radijalnih ležajeva.

Crtež Zaptivanja
