UNIVERZALNO REŠENJE
LEFG 209 TDT.H

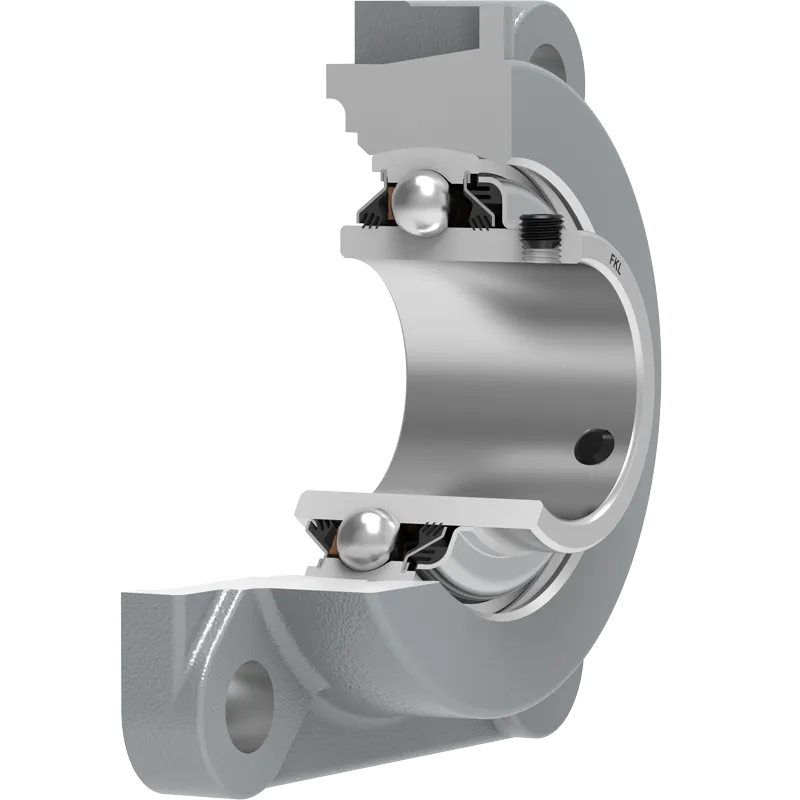

Armor ležajna jedinica
Application: Univerzalno rešenje
3D model
| d | Unutrašnji prečnik ležaja | 45 | mm |
| A1 | Ukupna širina kućišta | 38 | mm |
| A2 | Visina kućišta | 16 | mm |
| J | Rastojanje između rupa | 105 | mm |
| L | Ukupna dužina | 137 | mm |
| N | Prečnik rupe | 16 | mm |
| A | Ukupna širina | 52.2 | mm |
| kg | Masa | 2.15 | kg |
| Cdyn | Dinamička nosivost | 33.2 | kN |
| Co | Statička nosivost | 21.6 | kN |
| Pu | Granična zamorna nisivost | 0.907 | kN |
Tehnički Crtež
Zaptivanje
DUPLA T ZAPTIVKA / T ZAPTIVKA
Trosuna zaptivka sa bazne strane i dupla trousna zaptivka sa čeone strane koja je izložena nečistoćama.
Dupla trousna zaptivka sa čeone strane štiti ležaj od prodora nečistoća. Spoljašnja trousna zaptivka, sa dodatnim zaptivanjem, štiti unutrašnu zaptivku od mehaničkih oštećenja.
Crtež Zaptivanja
