KOMBAJN
UH 207/30 2T.H.T
Y-kuglični ležajevi sa priteznom čaurom
Application: Kombajn

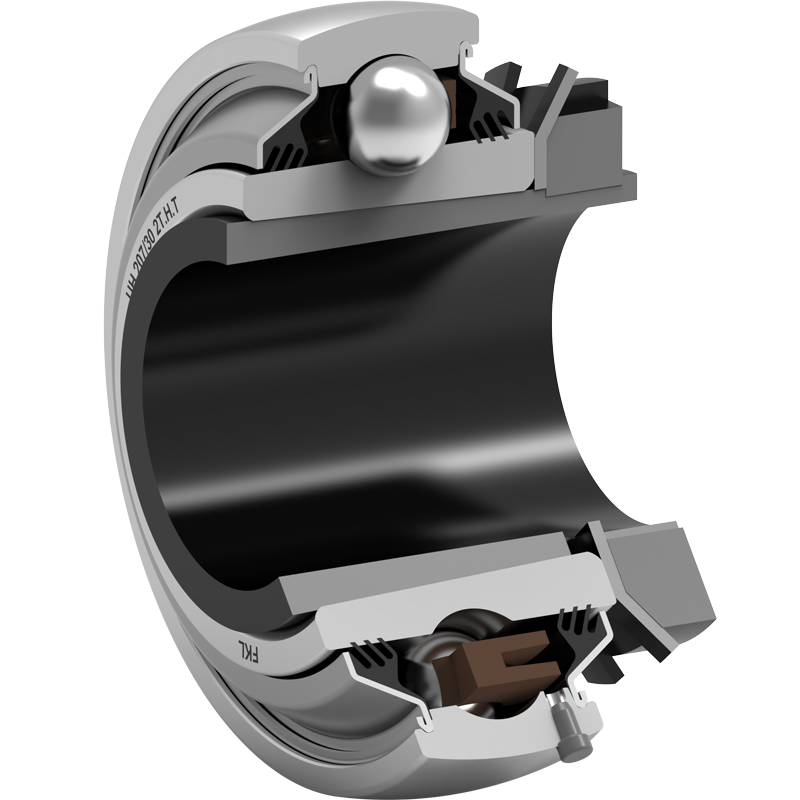

3D model
| d | Unutrašnji prečnik ležaja | 30 | mm |
| D | Spoljni prečnik ležaja | 72 | mm |
| W | Spoljni prečnik KM navrtke | 52 | mm |
| D2 | Spoljni prečnik MB podloške | 57 | mm |
| B | Širina unutrašnjeg prstena | 30.5 | mm |
| B1 | Širina sedla za pritezanje | 43 | mm |
| C | Širina spoljnog prstena | 19 | mm |
| L | Širina KM navrtke | 8 | mm |
| E1 | Rastojanje od staze kotrljanja do zaustavne čivije | 5.7 | mm |
| M | Na voj sedla za pritezanje | M35x1.5 | mm |
| P | Prečnik zaustavne čivije | 3 | mm |
| P1 | Visina zaustavne čivije | 2 | mm |
| kg | Masa | 0.53 | kg |
| Cdyn | Dinamička nosivost | 25.5 | kN |
| Co | Statička nosivost | 15.3 | kN |
| Pu | Granična zamorna nisivost | 0.655 | kN |

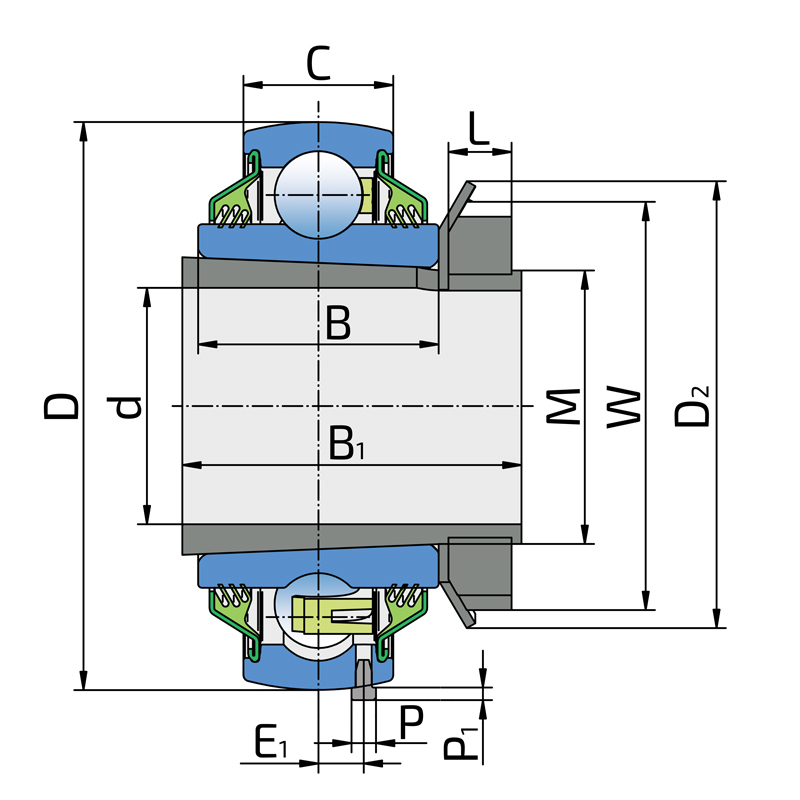

Tehnički Crtež
Zaptivanje
T ZAPTIVKA / T ZAPTIVKA (2T)
Trousna zaptivka na obe strane ležaja pruža jednaku zaštitu od nečistoća. Preporučuje se za primenu u uslovima gde je mogućnost prodora nečistoće jednaka sa obe strane.
Crtež Zaptivanja
