KOMBAJN
UH 206/25 2T.H.T
Y-kuglični ležajevi sa priteznom čaurom
Application: Kombajn

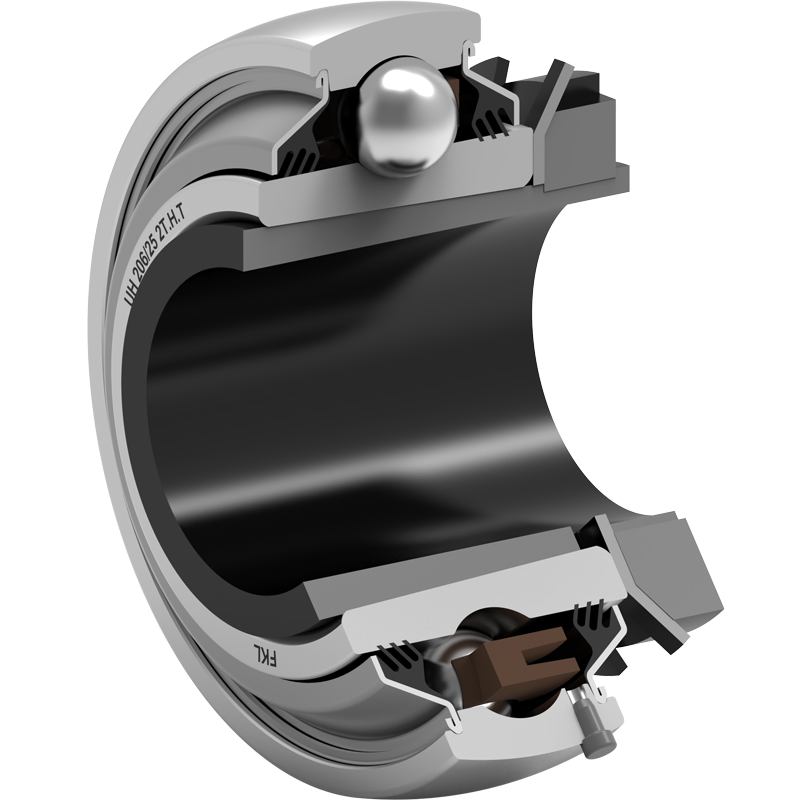

3D model
| d | Unutrašnji prečnik ležaja | 25 | mm |
| D | Spoljni prečnik ležaja | 62 | mm |
| W | Spoljni prečnik KM navrtke | 45 | mm |
| D2 | Spoljni prečnik MB podloške | 49 | mm |
| B | Širina unutrašnjeg prstena | 28 | mm |
| B1 | Širina sedla za pritezanje | 38 | mm |
| C | Širina spoljnog prstena | 18 | mm |
| L | Širina KM navrtke | 7 | mm |
| E1 | Rastojanje od staze kotrljanja do zaustavne čivije | 5 | mm |
| M | Na voj sedla za pritezanje | M30x1.5 | mm |
| P | Prečnik zaustavne čivije | 3 | mm |
| P1 | Visina zaustavne čivije | 2 | mm |
| kg | Masa | 0.36 | kg |
| Cdyn | Dinamička nosivost | 19.5 | kN |
| Co | Statička nosivost | 11.2 | kN |
| Pu | Granična zamorna nisivost | 0.475 | kN |

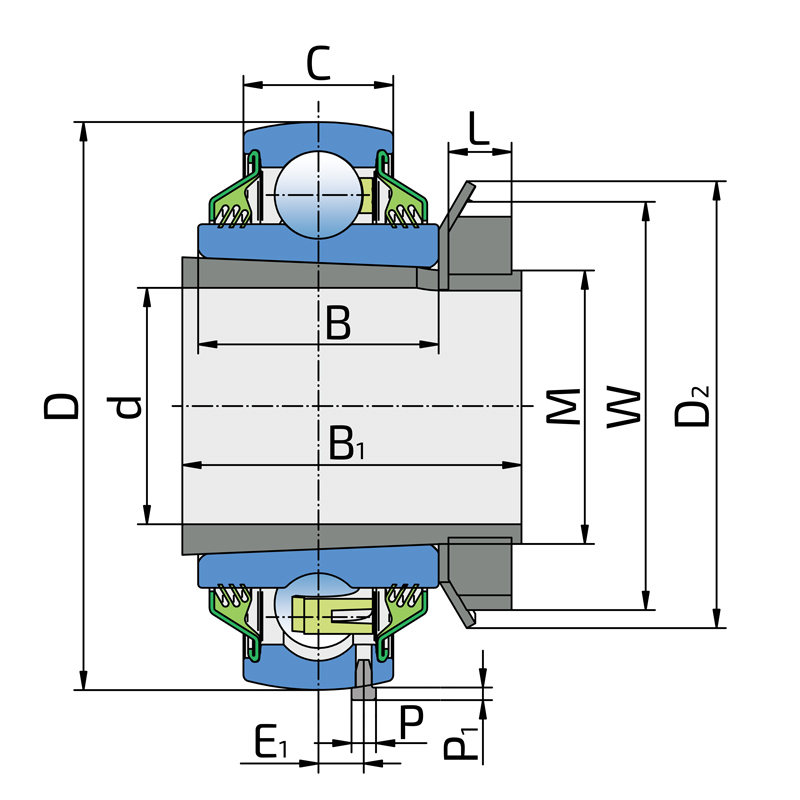

Tehnički Crtež
Zaptivanje
T ZAPTIVKA / T ZAPTIVKA (2T)
Trousna zaptivka na obe strane ležaja pruža jednaku zaštitu od nečistoća. Preporučuje se za primenu u uslovima gde je mogućnost prodora nečistoće jednaka sa obe strane.
Crtež Zaptivanja
