KOMBAJN

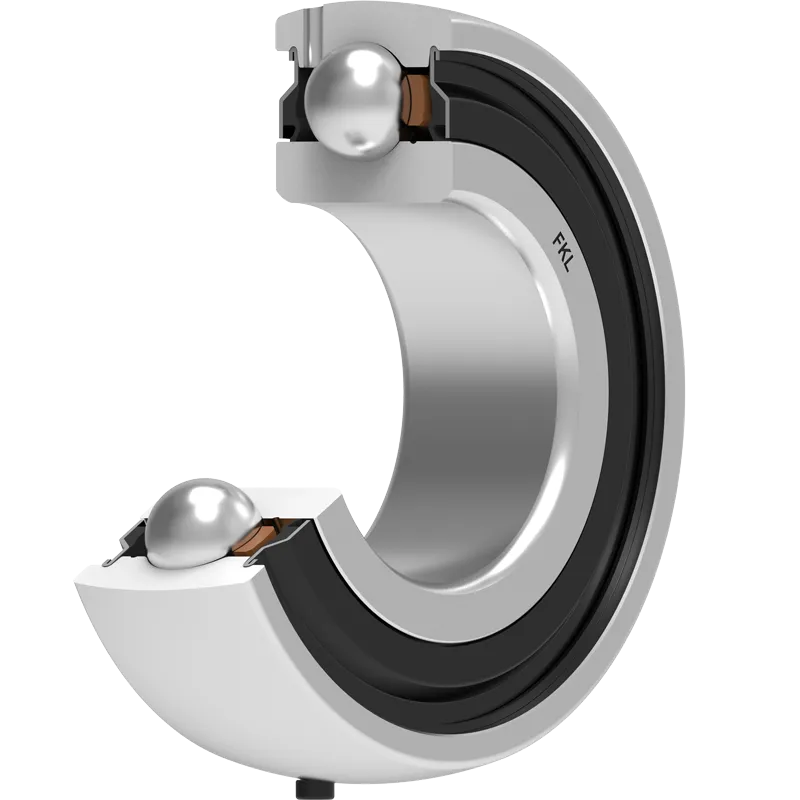

US 211 2S.T.C23

Y-kuglični ležajevi sa standardnim unutrašnjim prstenom

Application: Kombajn

3D model

Tehničke Specifikacije
d	Unutrašnji prečnik ležaja	55	mm
D	Spoljni prečnik ležaja	100	mm
C	Širina spoljnog prstena	23	mm
B	Širina unutrašnjeg prstena	23	mm
E	Rastojanje od staze kotrljanja do otvora za podmazivanje	7	mm
E1	Rastojanje od staze kotrljanja do zaustavne čivije	7	mm
P	Prečnik zaustavne čivije	3	mm
P1	Visina zaustavne čivije	2	mm
kg	Masa	0.6	kg
Cdyn	Dinamička nosivost	43.5	kN
Co	Statička nosivost	29	kN
Pu	Granična zamorna nisivost	0.865	kN

Tehnički Crtež

Zaptivanje

S ZAPTIVKA / S ZAPTIVKA (2S)

Jednostruko zaptivanje sa lavirintom između limenog dela i gumene usne koja vrši kontaktno zaptivanje. Trenje i broj obrtaja su isti kao kod RS zaptivanja, ali obezbeđuje značajno bolju zaštitu od tvrdih čestica nečistoće. Predstavlja veoma dobar način zaptivanja: limeni deo štiti zaptivku od zemlje, prašine i tvrdih čestica, praveći u isto vreme lavirint sa gumenim delom. Gumeni deo obezbeđuje kontaktno zaptivanje koje sprečava prodiranje sitnih čestica, vode, vlage, pare itd.Pogodno je za korišćenje u normalnim uslovima zbog prisustva različitih mateirijala. Koristi se kod Z ležajeva (standardno) i kod radijalnih ležajeva.

Crtež Zaptivanja
