KOMBAJN

US 020 2S.SH.C30.C3

Y-kuglični ležajevi sa standardnim unutrašnjim prstenom

Application: Kombajn

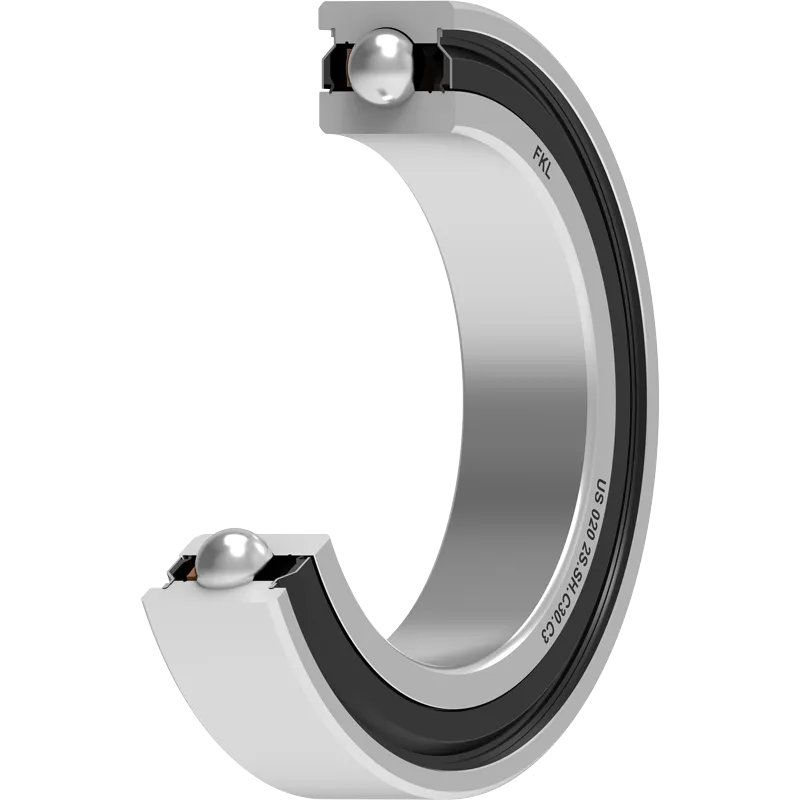

3D model

Tehničke Specifikacije
dUnutrašnji prečnik ležaja100mm
DSpoljni prečnik ležaja150mm
C Širina spoljnog prstena30mm
BŠirina unutrašnjeg prstena30mm
kgMasa1.48kg
CdynDinamička nosivost63.7kN
CoStatička nosivost54kN
PuGranična zamorna nisivost2.27kN

Tehnički Crtež

Zaptivanje

S ZAPTIVKA / S ZAPTIVKA (2S)

Jednostruko zaptivanje sa lavirintom između limenog dela i gumene usne koja vrši kontaktno zaptivanje. Trenje i broj obrtaja su isti kao kod RS zaptivanja, ali obezbeđuje značajno bolju zaštitu od tvrdih čestica nečistoće. Predstavlja veoma dobar način zaptivanja: limeni deo štiti zaptivku od zemlje, prašine i tvrdih čestica, praveći u isto vreme lavirint sa gumenim delom. Gumeni deo obezbeđuje kontaktno zaptivanje koje sprečava prodiranje sitnih čestica, vode, vlage, pare itd.Pogodno je za korišćenje u normalnim uslovima zbog prisustva različitih mateirijala. Koristi se kod Z ležajeva (standardno) i kod radijalnih ležajeva.

Crtež Zaptivanja

US 020 2S.SH.C30.C3

×

US 020 2S.SH.C30.C3

×

Zaptivanje:

Jednostruko zaptivanje sa lavirintom između limenog dela i gumene usne koja vrši kontaktno zaptivanje.

US 020 2S.SH.C30.C3

×
