VALJAK

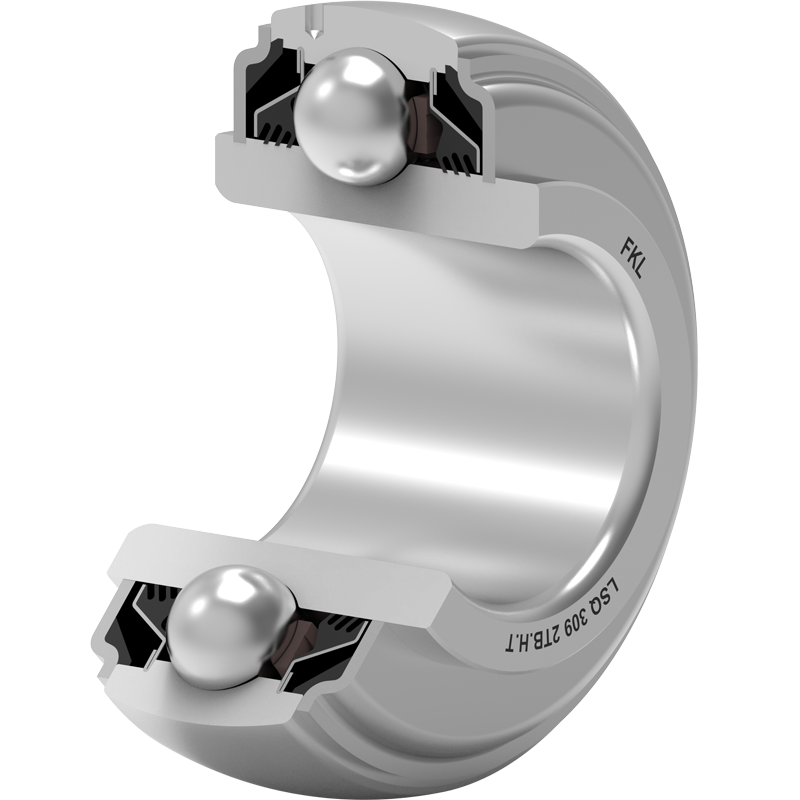

LSQ 309 2TB.H.T
Kuglični ležaj
Application: Valjak
3D model
| d | Unutrašnji prečnik ležaja | 45 | mm |
| d1 | Spoljni prečnik unutrašnjeg prstena | 62.18 | mm |
| D | Spoljni prečnik ležaja | 100 | mm |
| B | Širina unutrašnjeg prstena | 50.45 | mm |
| C | Širina spoljnog prstena | 29 | mm |
| s1 | Rastojanje od čela prstena sa pritezne strane do staze kotrljanja | 22.95 | mm |
| E1 | Rastojanje od staze kotrljanja do zaustavne čivije | 8 | mm |
| kg | Masa | 1.25 | kg |
| Cdyn | Dinamička nosivost | 80.8 | kN |
| Co | Statička nosivost | 59.6 | kN |
| Pu | Granična zamorna nisivost | 2.503 | kN |
Tehnički Crtež
Zaptivanje
ZAŠTITNI LIM SA GUMOM + T ZAPTIVKA / T ZAPTIVKA + ZAŠTITNI LIM SA GUMOM
Zaštitni lim sa gumom i trousna zaptivka sa bazne strane i trousna zaptivka sa zaštitnim limom sa gumom sa čeone strane koja je izložena nečistoćama.
Trousna zaptivka štiti ležaj od prodora nečistoća. Zaštitni lim sa gumom štiti zaptivku od mehaničkih oštećenja i obezbeđuje dodatno zaptivanje.
Crtež Zaptivanja
