Специальная программа для сельского хозяйства

G207 KPP3 AH16

Серия с шестигранным отверстием и цилиндрическим наружным кольцом – Relubricable Type

Application: Комбайн

3D модель

Техническая спецификация
D	Наружный диаметр	72	мм
D	Наружный диаметр	2.8346	дюйм
C	Ширина наружного кольца	19	мм
C	Ширина наружного кольца	0.748	дюйм
d	Внутренний диаметр	32.5	мм
d	Внутренний диаметр	1.28	дюйм
d1	Наружный диаметр внутреннего кольца	46.1	мм
d1	Наружный диаметр внутреннего кольцв	1.815	дюйм
B	Ширина внутреннего кольца	38	мм
B	Ширина внутреннего кольца	1.496	дюйм
a	Шестигранное отверстие	31.78	мм
a		1.251
a1	Диагональ шестиугольника	36.46	мм
E	Расстояние от центра дорожки качения до отверстия для смазки	5.3	мм
E	Расстояние от центра дорожки качения до отверстия для смазки	0.21	дюйм
kg	Масса	0.65	кг
Cdyn	Динамическая грузоподъемность	25.5	кН
Co	Статическая грузоподъемность	15.3	кН
Pu	Предел усталостной прочности	0.64	кН

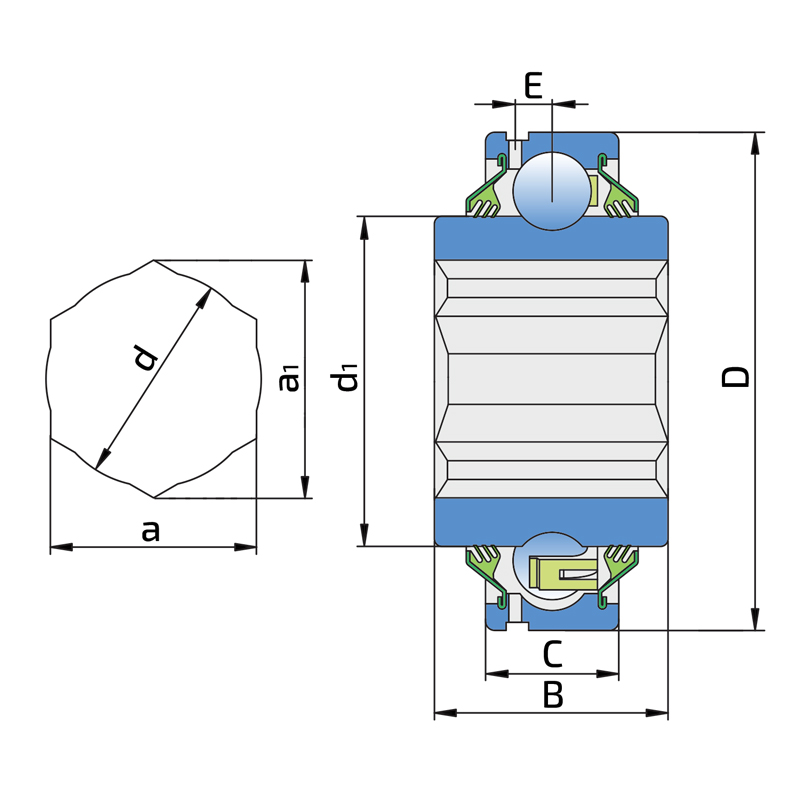

Технический чертеж

Уплотнение

Трёхкромочное уплотнение с обеих сторон подшипника обеспечивает одинаковую защиту от загрязнения. Рекомендуется применять в случаях, когда вероятность загрязнения одинакова с обеих сторон.

Чертеж уплотнения
