Ступицы AGRO POINT

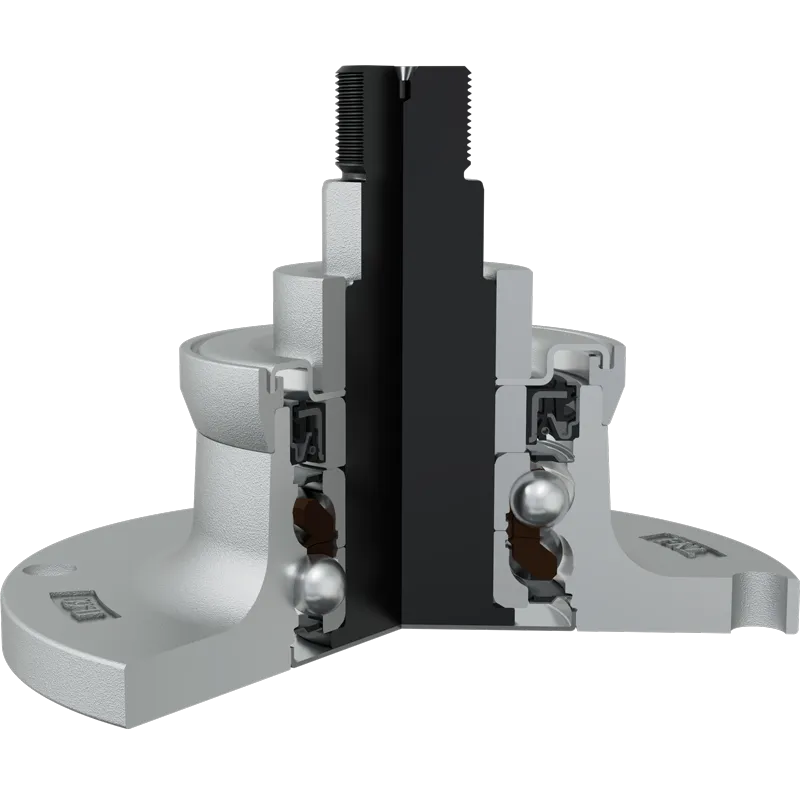

IL60-163/6H-M30

Необслуживаемый подшипник с интегрированным фланцем для тяжелых условий обработки почвы

Application: Дисковая борона

3D модель

Техническая спецификация
J	Диаметр, по которому распределены монтажные отверстия	163	мм
D	Наружный диаметр	181	мм
H/T	Отверстие/Резьба	6x12.5	мм
d	Внутренний диаметр	36	мм
C	Размер отверстия D-образной формы	30.5	мм
M	Наружная резьба	M30x1.5	мм
L	Общая длина	129	мм
L1	Общая длина фланца	84	мм
E	Длина отверстия D-образной формы	20	мм
F	Длина резьбовой части	25	мм
kg	Масса	5.422	кг
Cdyn	Динамическая грузоподъемность	75.86	кН
Co	Статическая грузоподъемность	66.2	кН
Pu	Предел усталостной прочности	2.78	кН

Технический чертеж

Уплотнение

МЕТАЛЛИЧЕСКАЯ КРЫШКА + S УПЛОТНЕНИЕ / S УПЛОТНЕНИЕ + КАССЕТНОЕ УПЛОТНЕНИЕ + МЕТАЛЛИЧЕСКАЯ КРЫШКА

S уплотнение с основной стороны и S уплотнение и кассетное уплотнение и металлическая крышка с передней стороны, которая подвергается воздействию загрязняющих веществ.

Металлическая крышка и S уплотнение вместе с установленным диском исключают возможность загрязнения с основной стороны.

Кассетное уплотнение предназначено для работы в тяжелых и неблагоприятных условиях. Наружный диаметр, состоящий наполовину из металла и наполовину из резины, обеспечивает надежную фиксацию уплотнения в отверстии и улучшает его герметичность. Внутренний диаметр покрыт резиной, что улучшает герметичность и упрощает монтаж. Кованая крышка обеспечивает дополнительную надежную защиту кассетного уплотнения от механических повреждений.

Такое уплотнение обеспечивает максимальную защиту от жидких и твердых загрязнений, что значительно продлевает срок службы подшипника.

Чертеж уплотнения
