Прикатывающий каток

LSQFR 309-16 TQT.H.T

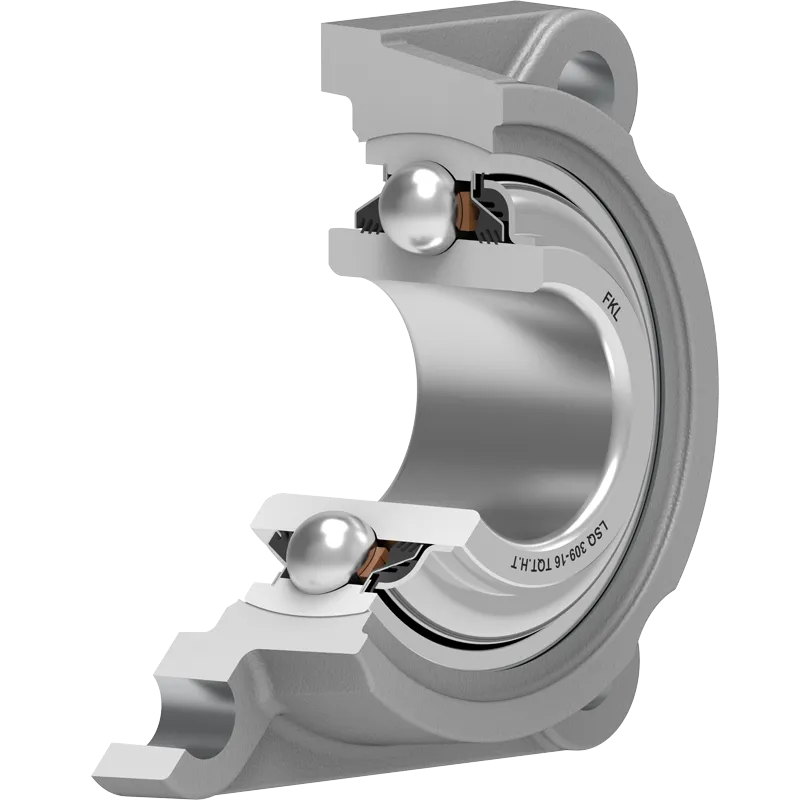

Подшипниковый узел

Application: Прикатывающий каток

3D модель

Техническая спецификация
d	Внутренний диаметр	45	мм
L	Общая длина	137	мм
J	Расстояние между отверстиями	105	мм
H/T	Отверстие/Резьба	16	мм
A	Общая ширина	53	мм
A1	Общая ширина корпуса	44	мм
A2	Толщина фланца корпуса	18	мм
B	Ширина внутреннего кольца	50.45	мм
kg	Масса	3.061	кг
Cdyn	Динамическая грузоподъемность	80.8	кН
Co	Статическая грузоподъемность	59.6	кН
Pu	Предел усталостной прочности	2.503	кН

Технический чертеж

Уплотнение

TQ УПЛОТНЕНИЕ / T УПЛОТНЕНИЕ

3-х кромочное уплотнение с основной стороны и 7-кромочное уплотнение с передней стороны, которая подвергается воздействию загрязняющих веществ.

Инновационное 7-кромочное уплотнение обеспечивает идеальную посадку на внутреннем кольце, обеспечивая исключительную герметичность и долговечность даже в экстремальных условиях. Уплотнение TQT эффективно предотвращает проникновение воды, снега, грязи и пыли, обеспечивая надежную защиту подшипника и продлевая его срок службы.

Чертеж уплотнения
