IL60-106/5T-2xM20

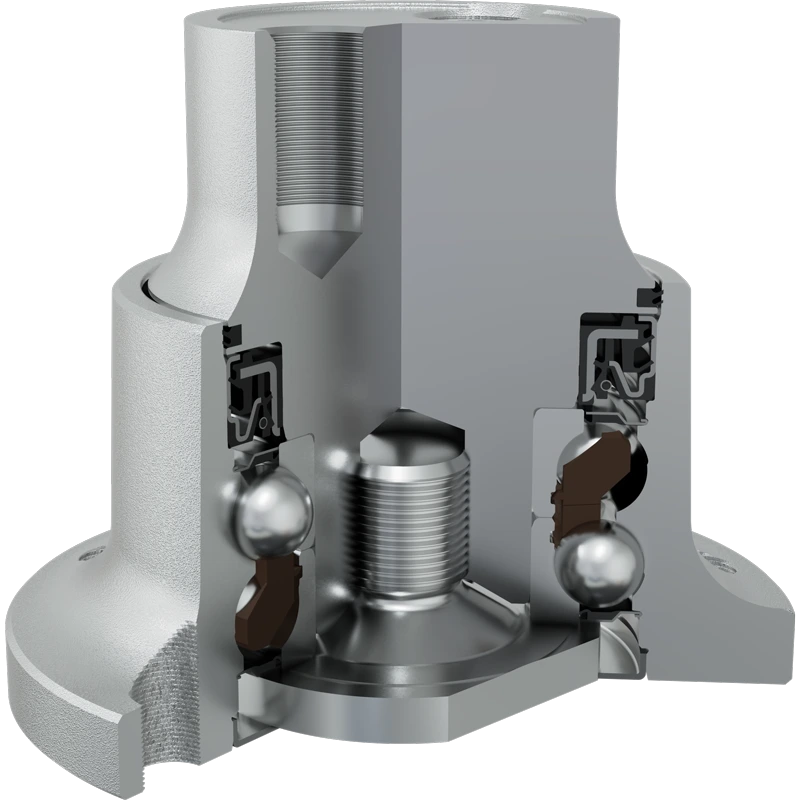

Необслуживаемый подшипник с интегрированным фланцем для тяжелых условий обработки почвы
Application: Дисковая борона
3D модель
| J | Диаметр, по которому распределены монтажные отверстия | 106 | мм |
| D | Наружный диаметр | 127 | мм |
| D1 | Наружный диаметр вала | 66 | мм |
| d | Внутренний диаметр | 56 | мм |
| C | Расстояние между отверстиями | 38 | мм |
| H/T | Отверстие/Резьба | 5xM12 | мм |
| F | Длина резьбовой части | 27 | мм |
| G | Внутренняя резьба | 2xM20 | мм |
| L | Общая длина | 106.5 | мм |
| L1 | Глубина углубления | 1 | мм |
| kg | Масса | 4.41 | кг |
| Cdyn | Динамическая грузоподъемность | 75.86 | кН |
| Co | Статическая грузоподъемность | 66.2 | кН |
| Pu | Предел усталостной прочности | 2.78 | кН |
Технический чертеж
Уплотнение
Чертеж уплотнения
