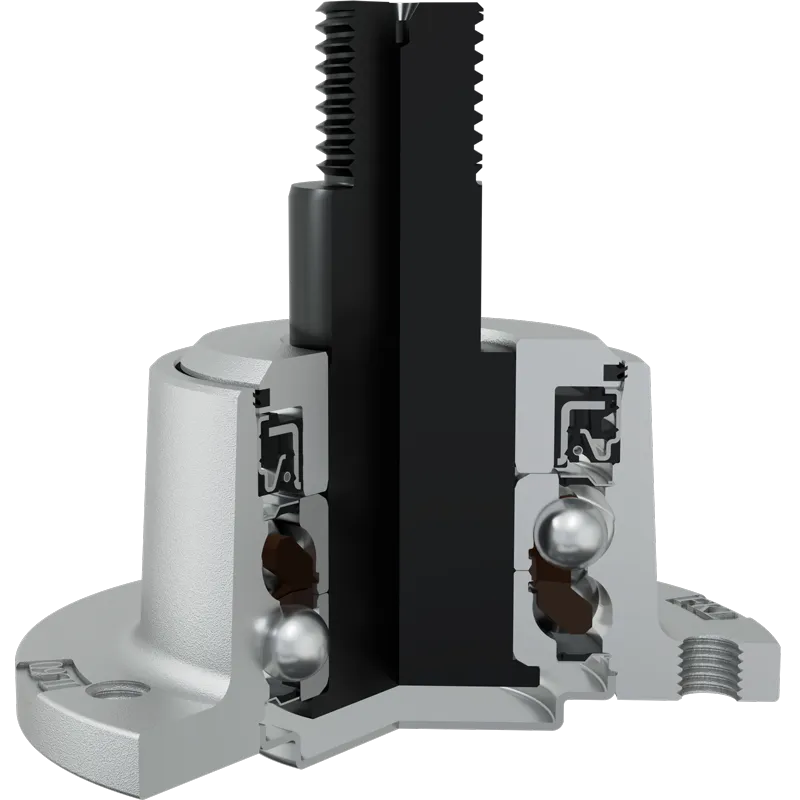

IL60-114.5/5T-M30
Необслуживаемый подшипник с интегрированным фланцем для тяжелых условий обработки почвы
Application: Дисковая борона
3D модель
| J | Диаметр, по которому распределены монтажные отверстия | 114.5 | мм |
| D | Наружный диаметр | 140 | мм |
| D1 | Центральное отверстие на диске | 61 | мм |
| H/T | Отверстие/Резьба | 5xM12 | мм |
| d | Внутренний диаметр | 39.8 | мм |
| C | Размер отверстия D-образной формы | 34.5 | мм |
| M | Наружная резьба | M30 | мм |
| L | Общая длина | 127 | мм |
| L1 | Общая длина фланца | 67 | мм |
| E | Длина отверстия D-образной формы | 28 | мм |
| F | Длина резьбовой части | 32 | мм |
| kg | Масса | 3.911 | кг |
| Cdyn | Динамическая грузоподъемность | 75.86 | кН |
| Co | Статическая грузоподъемность | 66.2 | кН |
| Pu | Предел усталостной прочности | 2.78 | кН |
Технический чертеж
Уплотнение
МЕТАЛЛИЧЕСКАЯ КРЫШКА + S УПЛОТНЕНИЕ / S УПЛОТНЕНИЕ + КАССЕТНОЕ УПЛОТНЕНИЕ + 2-Х КРОМОЧНОЕ УПЛОТНЕНИЕ + КОВАНАЯ КРЫШКА
Металлическая крышка и S уплотнение с основной стороны и S уплотнение и кассетное уплотнение и 2-х кромочное уплотнение и кованая крышка с передней стороны, которая подвергается воздействию загрязняющих веществ.
Металлическая крышка и S уплотнение вместе с прикрепленным диском исключают возможность загрязнения с основной стороны.
Кассетное уплотнение разработано для работы в тяжелых и неблагоприятных условиях. Наружный диаметр, состоящий наполовину из металла и наполовину из резины, обеспечивает надежную фиксацию уплотнения в отверстии и улучшает его герметичность. Внутренний диаметр покрыт резиной, что улучшает герметичность и облегчает монтаж. Кованая крышка обеспечивает дополнительную надежную защиту кассетного уплотнения от механических повреждений.
Дополнительное 2-х кромочное уплотнение защищает подшипник от проникновения загрязнений и обеспечивает более длительный срок службы подшипника.
Чертеж уплотнения
